292 ответов в теме

[Cunla]

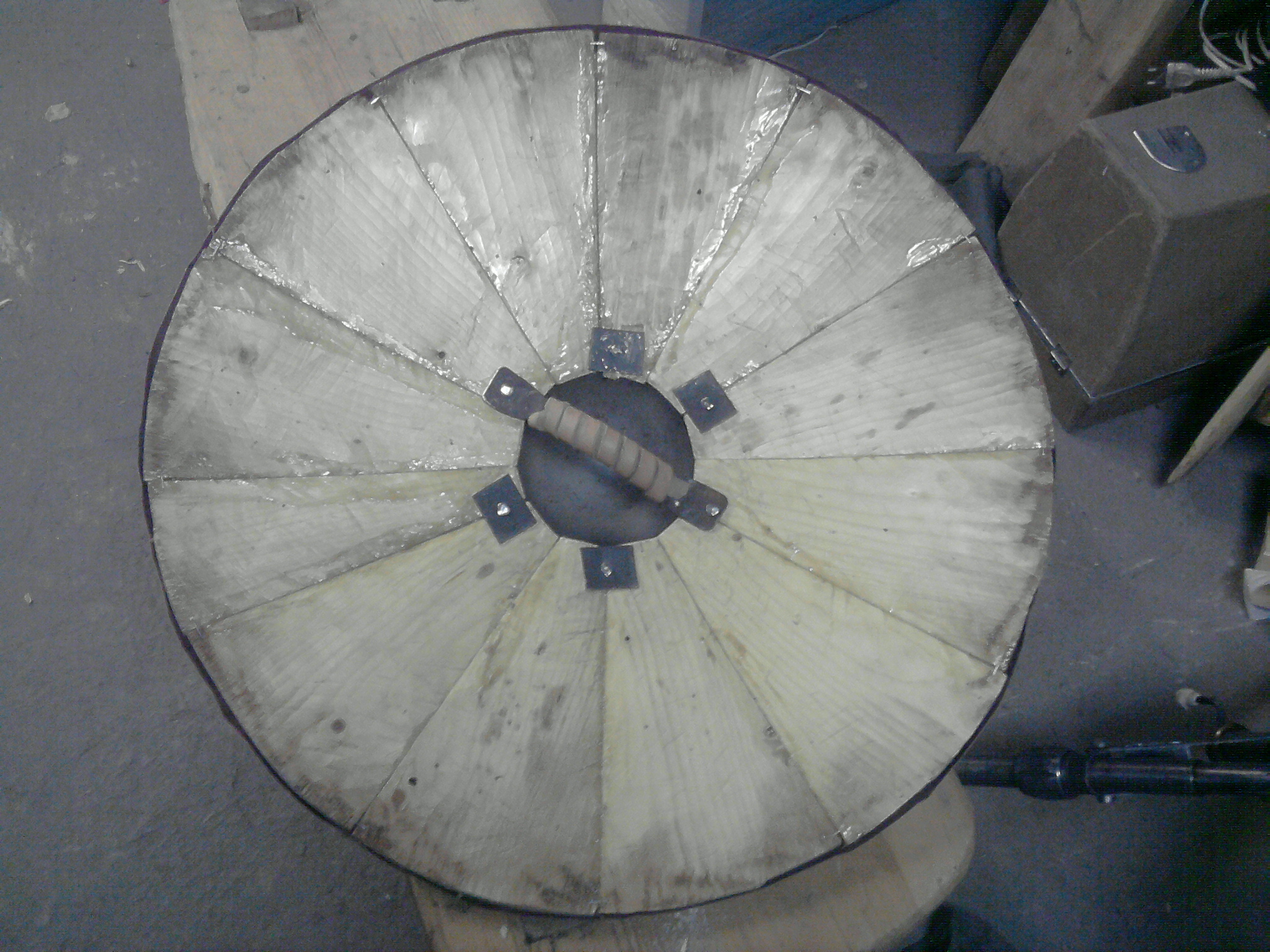

После высыхания поле стадо достаточно жесткой конструкцией, однако слегка играло при попытке свернуть щит винтом. Это должно было исправиться после установки умбона. После всех наших тут размышлений, мне пришла идея как обойтись всего 6 заклепками и закрепить все 12 планок. Я поставил заклепки с шайбами по швам, правда эта идея посетила меня уже после ого как были проделаны отверстия в умбоне, поэтому в паре мест заклепки попали не в шов, а рядом, но принцип от этого не поменялся.

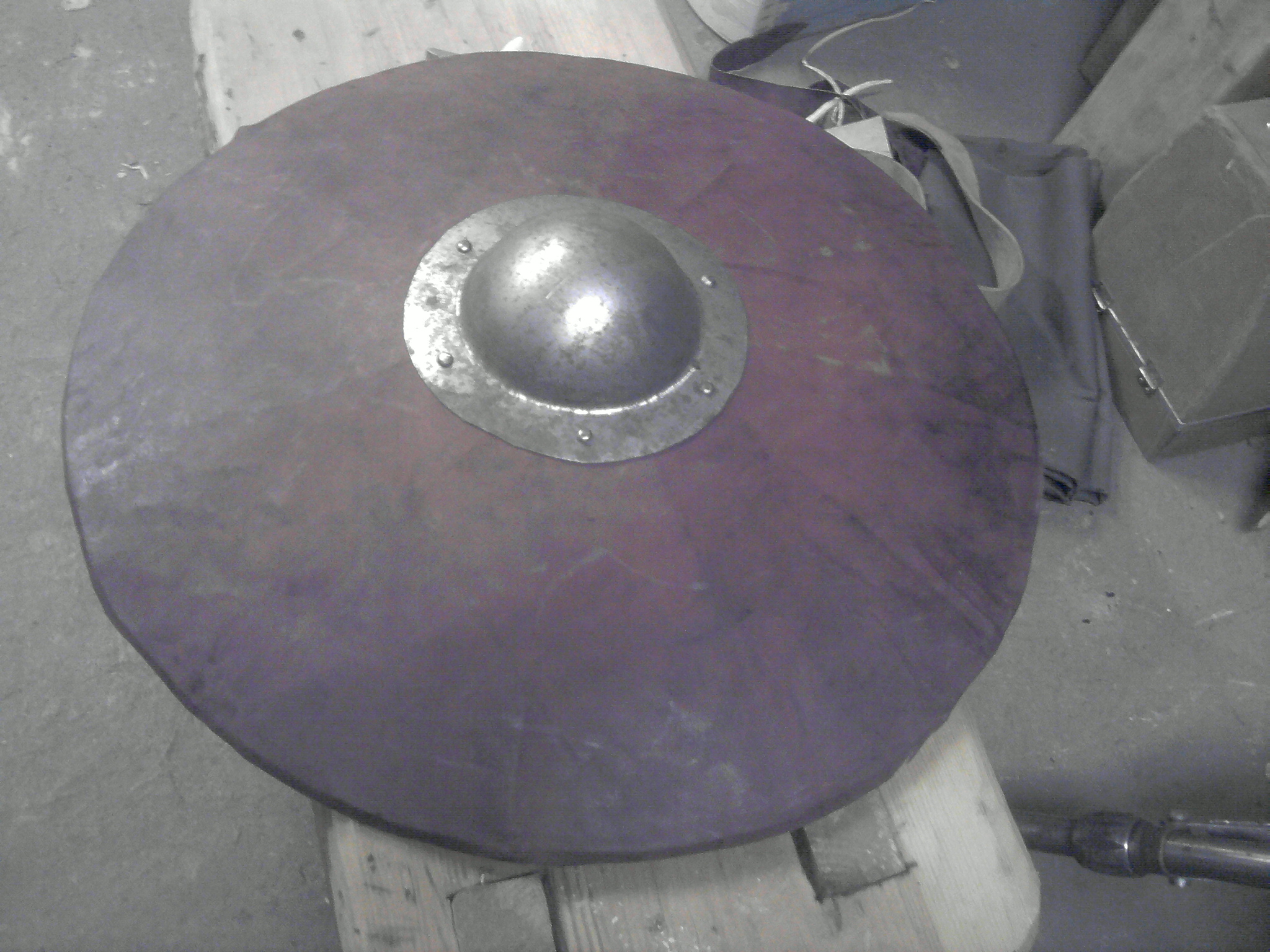

после установки умбона щит во винту "играть" перестал и стал достаточно жестким куполом.

[Cunla]

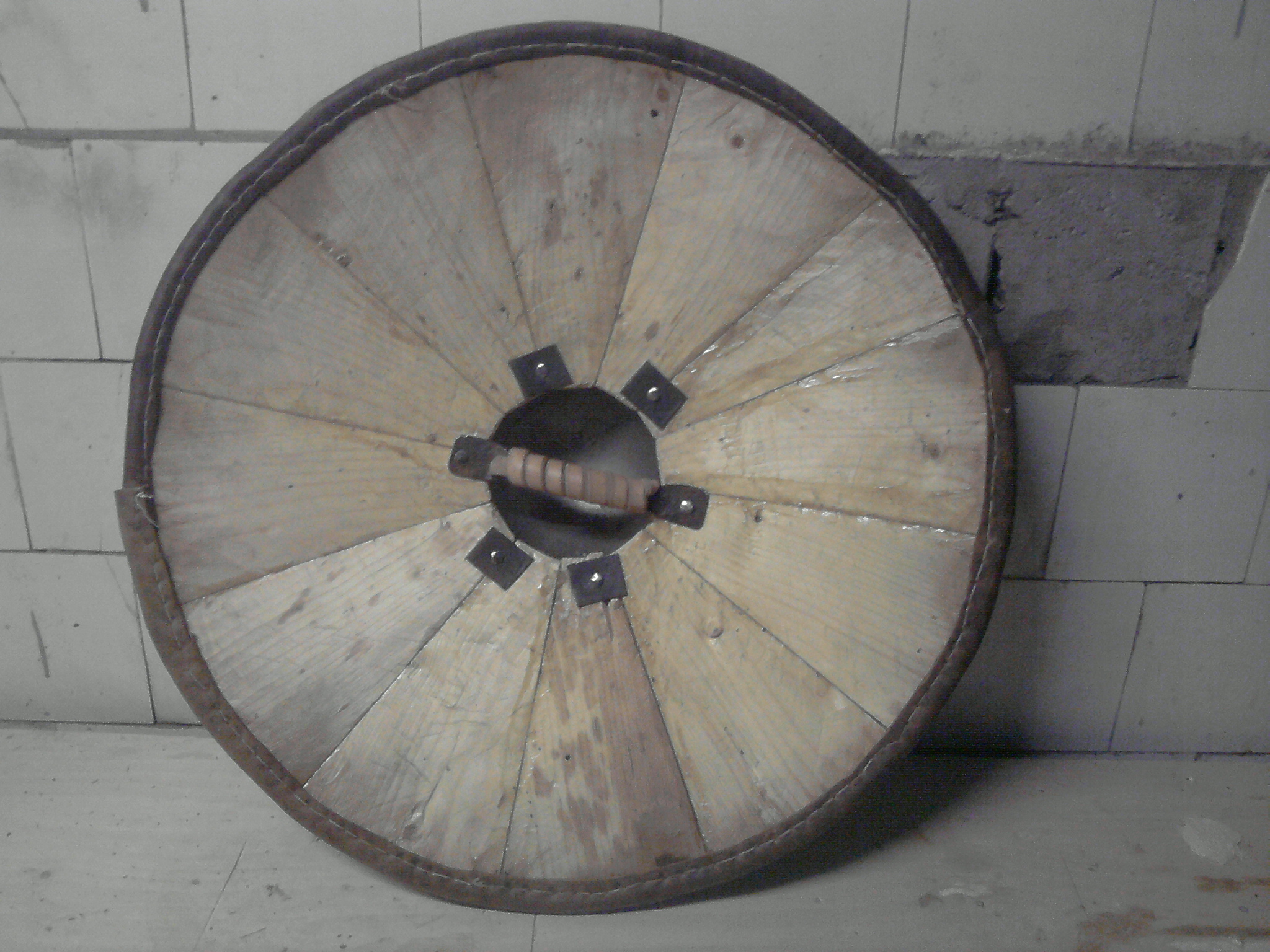

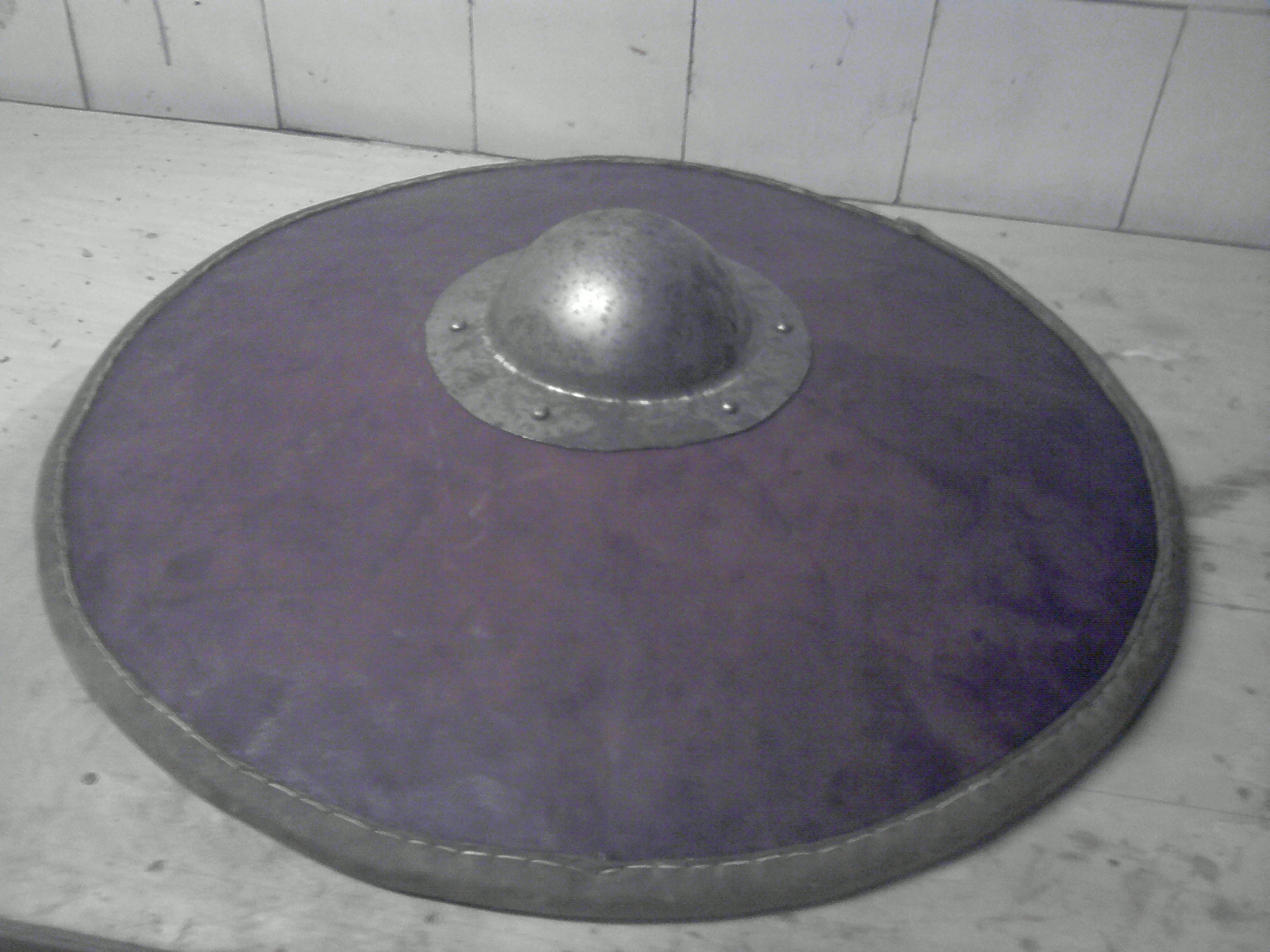

Ну и финальный аккорд - обшивка по канту сыромятью.

[Nickolay]

Отличная работа!

А поводу

Нужен не только несущий умбон, но и обод. Мало того, что "несущих" умбонов с кучей-кучей дырочек не найдено, с несущими ободами вообще беда.

а как же щит из Тирского торфяника с 14 заклепками?

[Cunla]

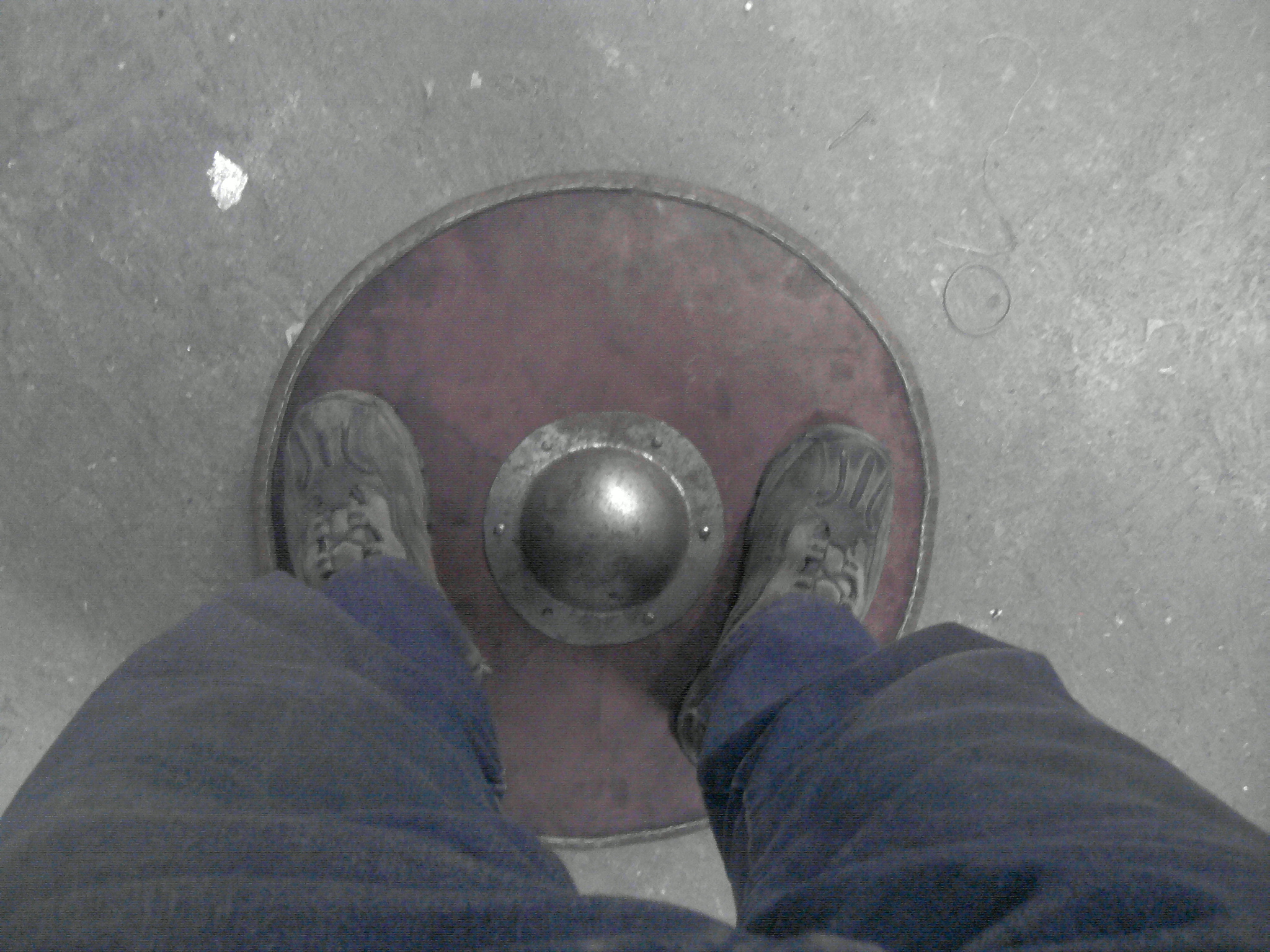

Ну и тест на прочность:

[Cunla]

А вот про 14 отверстий это уже интересно...

[Nickolay]

http://www.scald.nm....pon/shield1.htm

http://cs1931.vkonta.../x_761f6152.jpg
http://cs1931.vkonta.../x_2e30ef45.jpg

[Truggvi Rosti]

Ну, давайте уже ВСЕ технологии раннего средневековья воплотим в одной конструкции ))))))

Cunla

Здорово!!!
Рубать и пробивать будите?
А какая толщина доски вышла?

[Cunla]

толщина у умбона 10-12мм у кромки около 8мм.
Рубать буду. Причем есть желание сделать еще плоский щит такого же размера по традиционной технологии, также проклеенный и обтянутый и провести сравнительные испытания.

[Truggvi Rosti]

Рубать буду. Причем есть желание сделать еще плоский щит такого же размера по традиционной технологии, также проклеенный и обтянутый и провести сравнительные испытания.

Это ОЧЕНЬ деловой подход
Шикарно! Результаты очень интересны. Я полагаю, общественность будет ждать их с нетерпением.

ИМХО - в него бы пострелять из лука. потыкать копьем. да топорами с мечиком порубать.
Так сказать, всем комплексом)))

[Cunla]

Так и планирую. Сначала стрелы, потом копья, а потом все остальное.

[Truggvi Rosti]

О е!

[Sergei]

1. Откуда информация про обклейку щитов ЭВ кожей.
2. Умбоны, как правило, крепились не на клепки с шайбами, а гвоздями.

[bogdanovap]

Николай, по-моему, вы усложняете.
Щиты изображены вместе с людьми, положение их понятно, перспективы и художественные школы здесь совершенно излишни для истолкования формы щитов.

[bogdanovap]

Gunla, замечательныъй эксперимент!
Изнутри щит ещё можно выклеить рогожей.
И обратите внимание: для установки ременного крепления (вместо ручки) хватает четырёх заклёпок (тогда, если по максимуму, два ремня идут вертикально по сторонам квадрата, два - диагонально). А под ремни кладётся подушка. Но на части изображений заклёпок снаружи не четыре, а множество. Возможно, ими прибивался изнутри по окружности ремень или иное какое усиление. Иначе непонятно, зачем их столько набивали.

[Tarkhan]

Интересно еще увидеть фотографию щита в профиль.
Например, по образцу такой позы http://www.tforum.in...t...st&id=34925

[Cunla]

Сергей Юрич, обтянут он или обклеен в данном эксперименте мне кажется не принципиально, так просто было проще. Тем более что после первого же намокания кожа отклеится. Цель эксперимента была в том, чтобы понять возможна ли такая технологическая схема вообще. Если дойдет вдруг до изготовления второго - посажу умбон на гвозди.

2Tarkhan

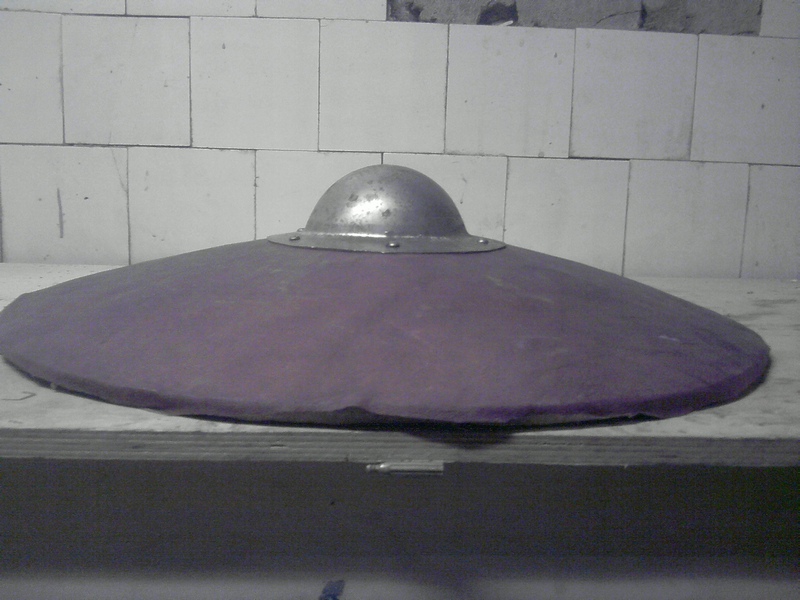

пока только так. В следующий раз сфотографирую как на картинке.

[Wakinyan]

Если я не ошибаюсь, то вроде как щит с горы Муг был выпуклым. Это конечно немного не тот регион и период, но на его примере можно попробовать отследить технологию.

[Cunla]

Если я не ошибаюсь, то вроде как щит с горы Муг был выпуклым.

Фото, а лучше публикацию.

[alrik]

>> Если я не ошибаюсь, то вроде как щит с горы Муг был выпуклым.
Фото, а лучше публикацию.

Вот


Взято из этой темы
http://www.tforum.in...?showtopic=6586


Вот несколько хороших фоток из Эрмитажа – спасибо Ollie.
http://www.tforum.in...t...si&img=7624
http://www.tforum.in...t...si&img=7623
http://www.tforum.in...t...si&img=7622

[Cunla]

По фото технологию не понятно.... И на сколько я понял по фото он выгнут в одной плоскости, или я я не прав?
