Охотничий арбалет, Испания 16в.

Начато Diadia Sam , Дек 20 2009 02:58

  • Чтобы отвечать, сперва войдите на форум
21 ответов в теме

#1 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 20 Декабрь 2009 - 02:58

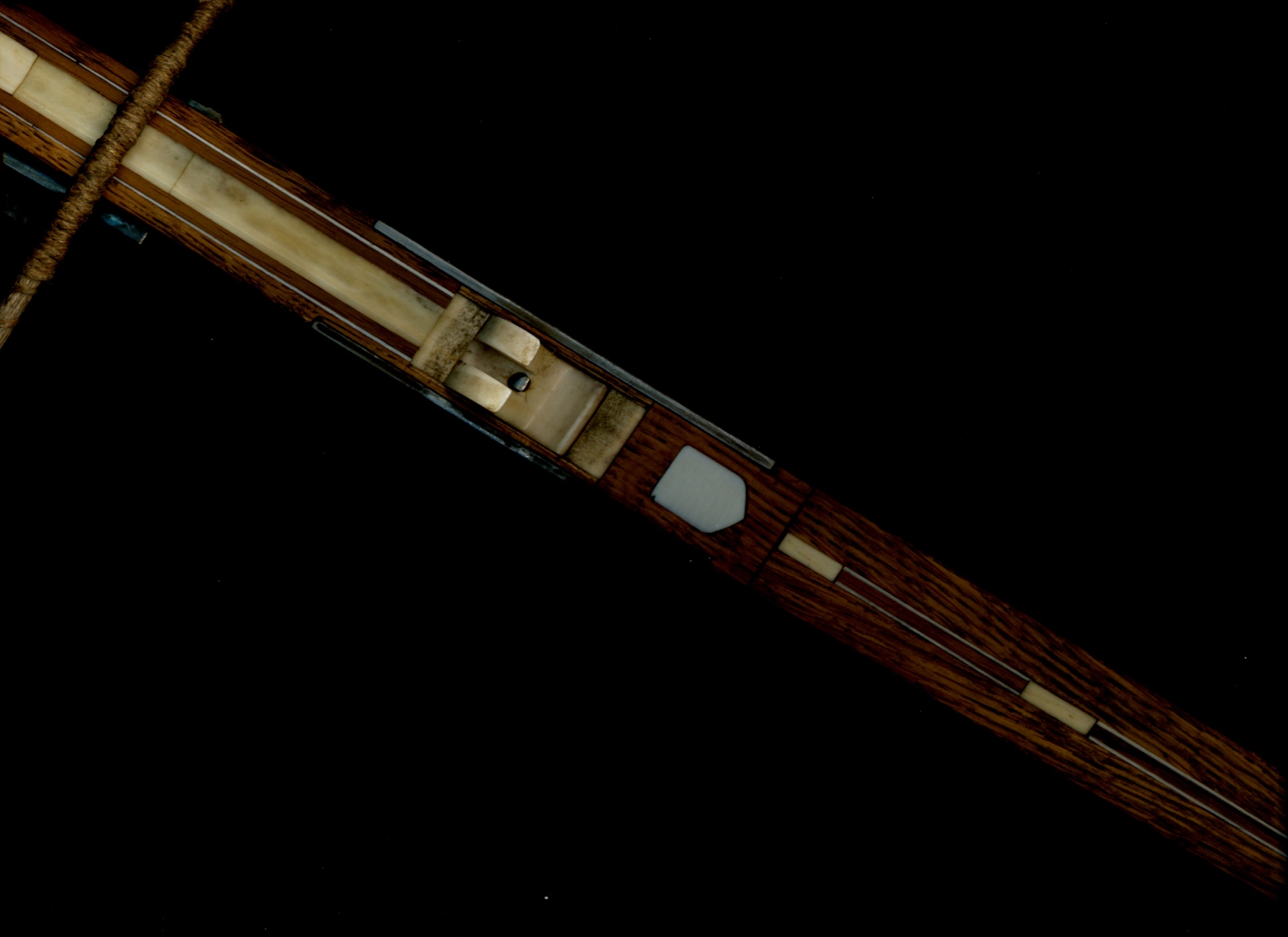

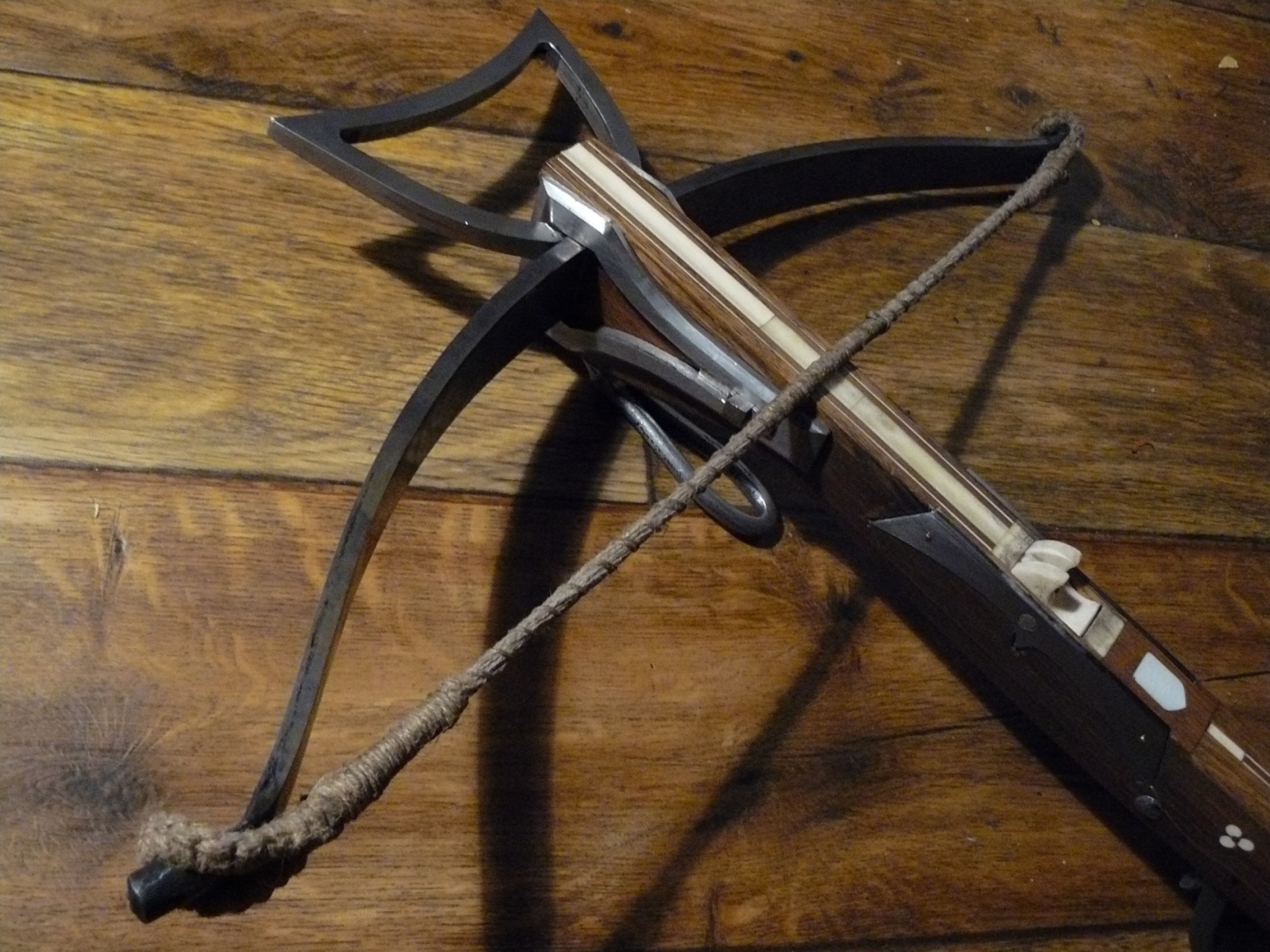

d_SAM__1_.JPG Вот такое изделие... :)
Еше одна реплика моей работы.
Прототипом послужили испанские охотничьи игрушки начала 16в, в частности, арбалеты из коллекции кайзера Макса I (ну нравятся они мне, нравятся :laugh: )

Длина со стременем - 850мм.
Длина дуги - 540мм.
Материалы ложи - дуб, кость, латунь, сталь, дуга - ст65Г, закалена, тетива - лен, воск.
Орех и буксы выточены из лосиного рога.
Дуга, стремя, спусковой рычаг - кованые.
Сила натяжения на орехе при ходе тетивы 120мм - 147кг
Взведение (пока) - английским воротом, в процессе изготовления - "гафас" (испанский кранекин)

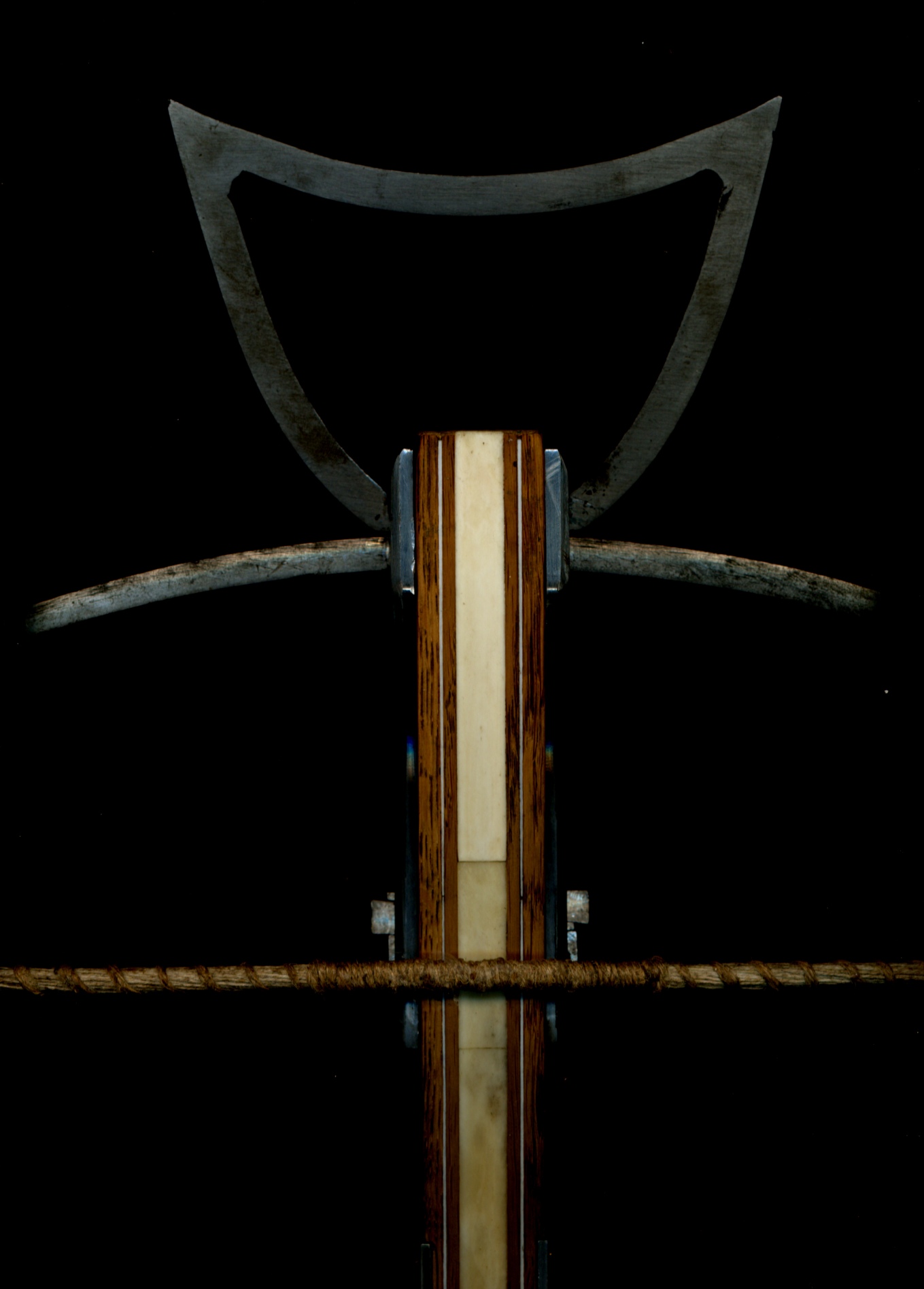

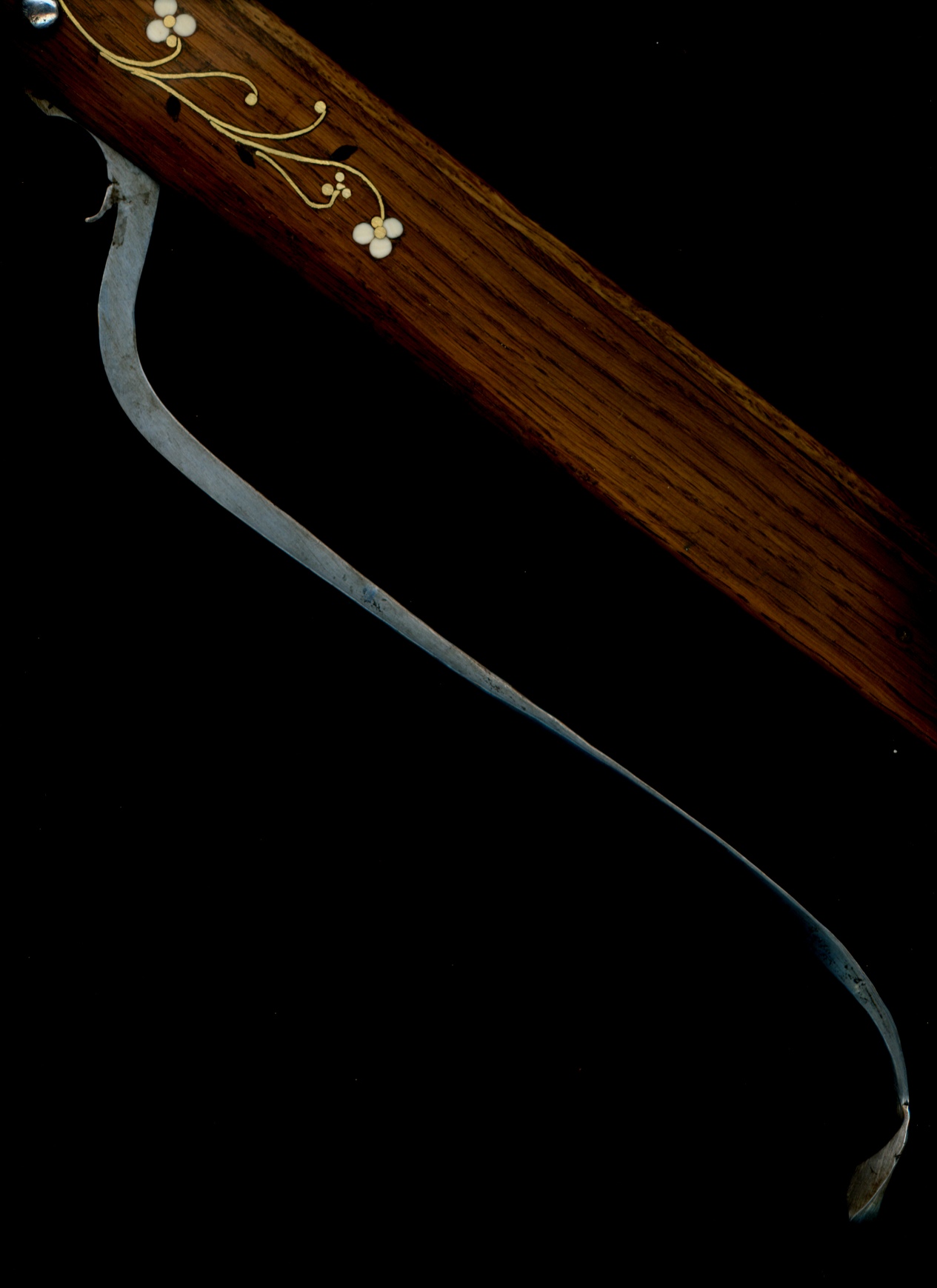

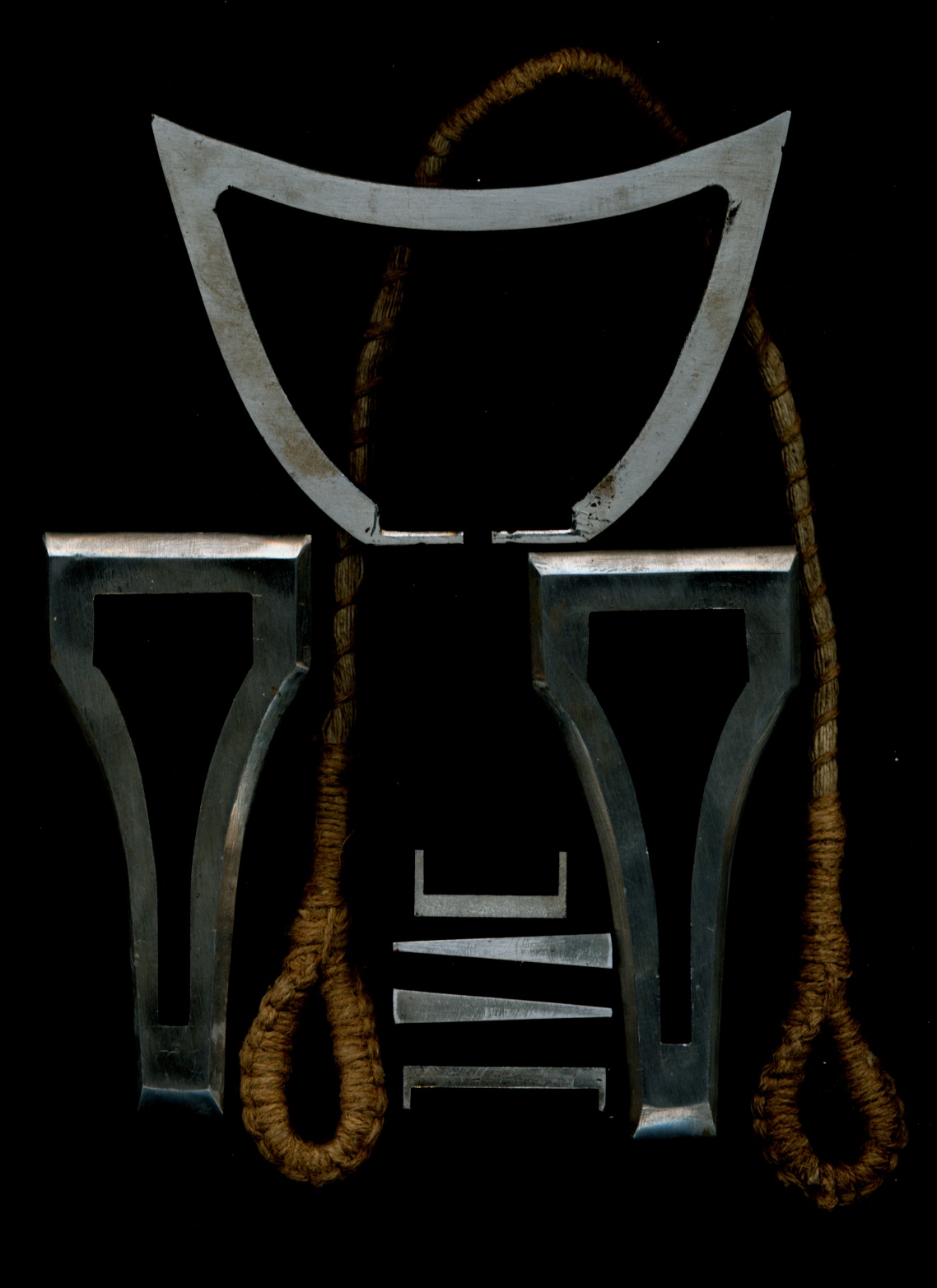

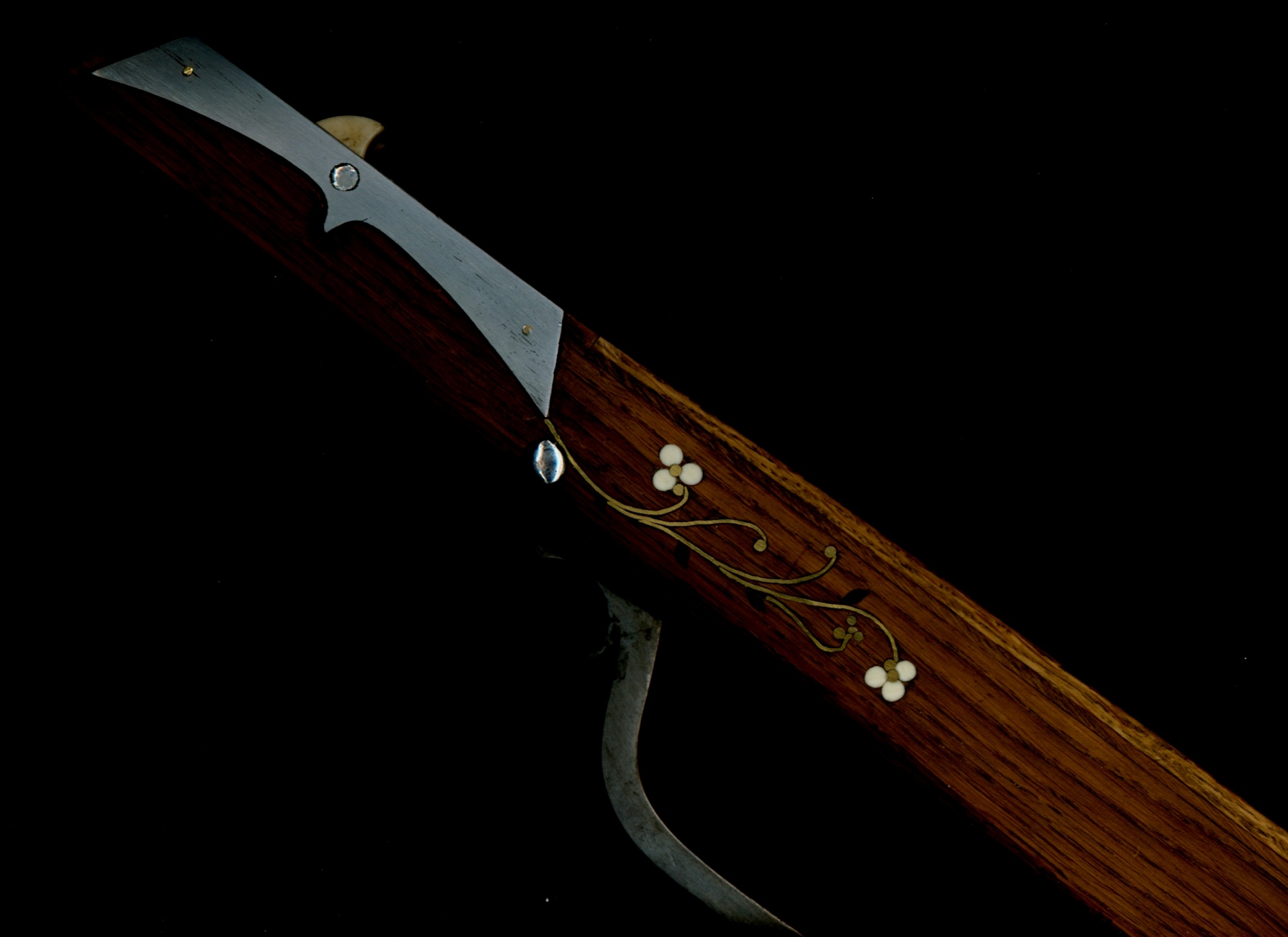

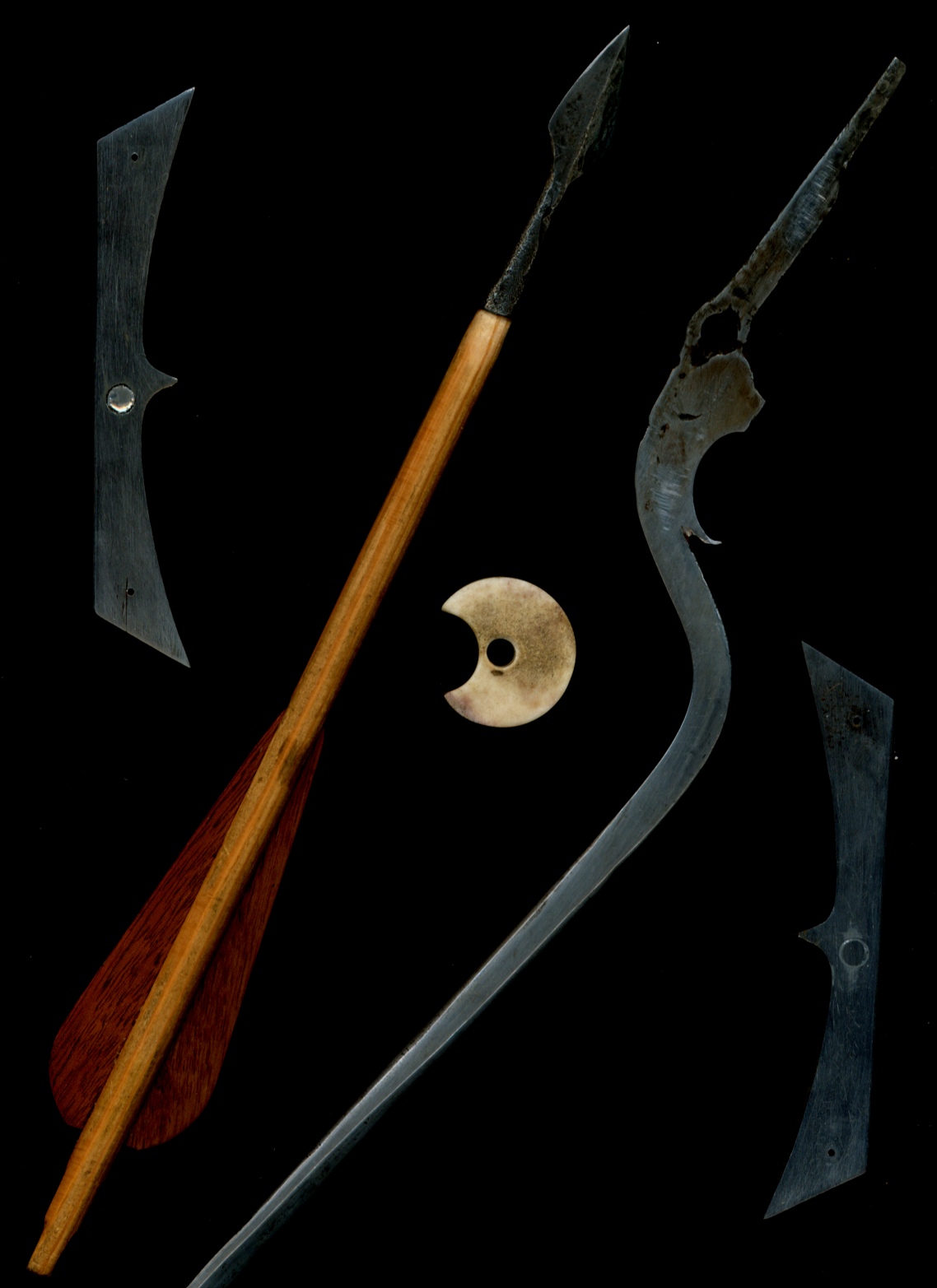

dadia_SAM_.jpg dadia_SAM__2_.jpg
dadia_SAM__1_.jpg dadia_SAM__3_.jpg
dadia_SAM__4_.jpg dadia_SAM__5_.jpg

Сорри за черноту - это я баловался, фотки сделаны сканером ;)

Изменено: Diadia Sam, 20 Декабрь 2009 - 03:42

"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)

#2 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 20 Декабрь 2009 - 03:39

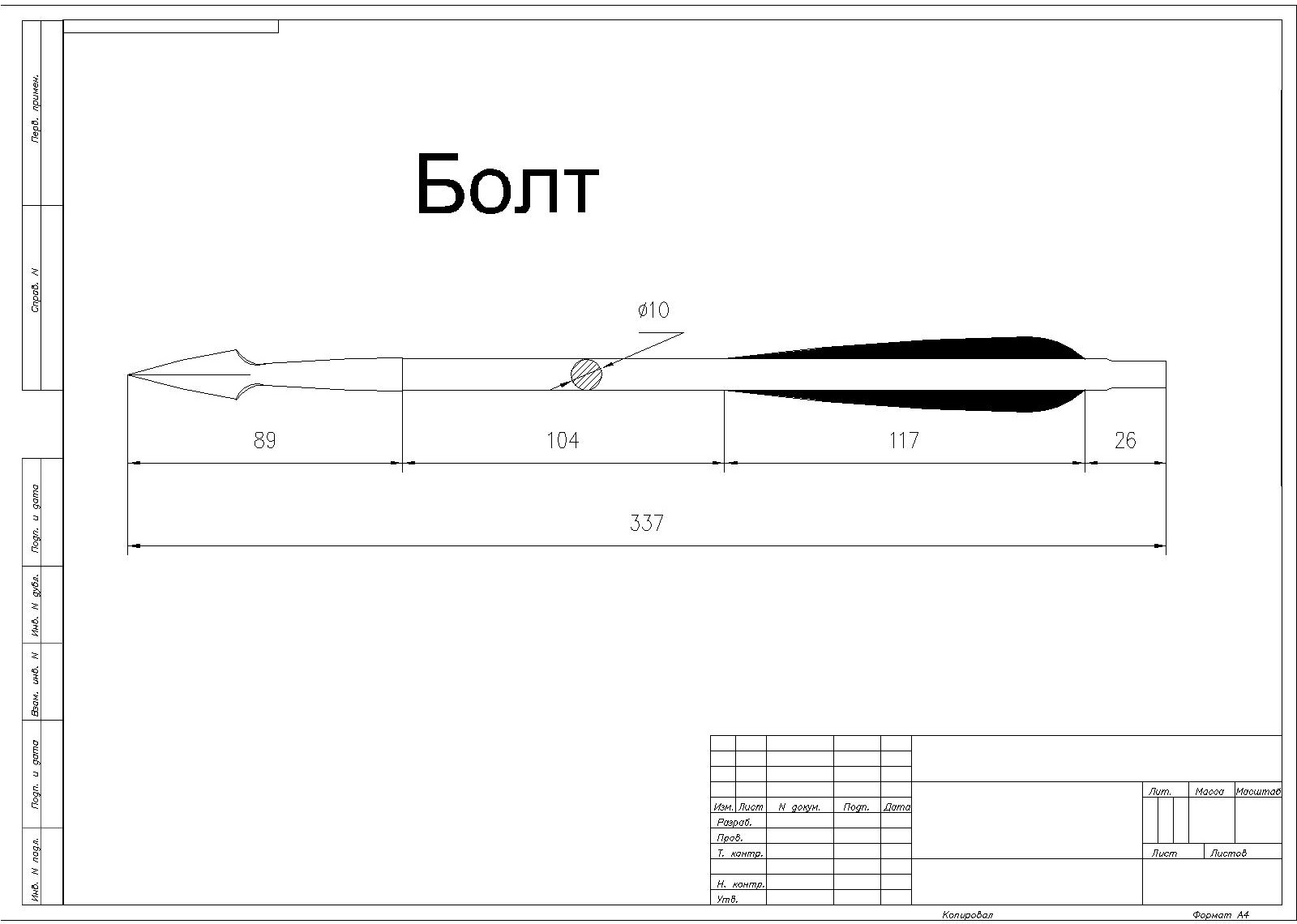

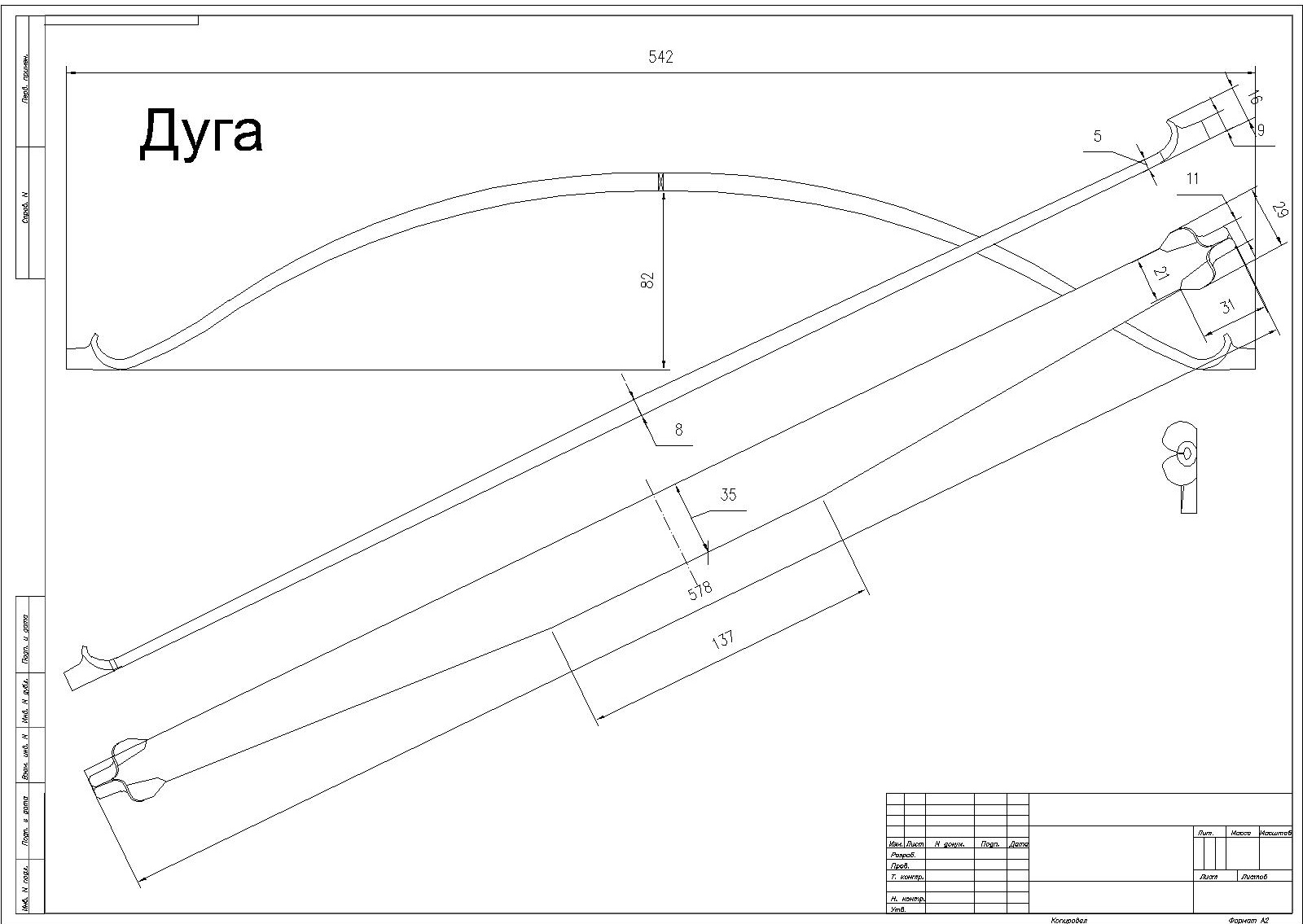

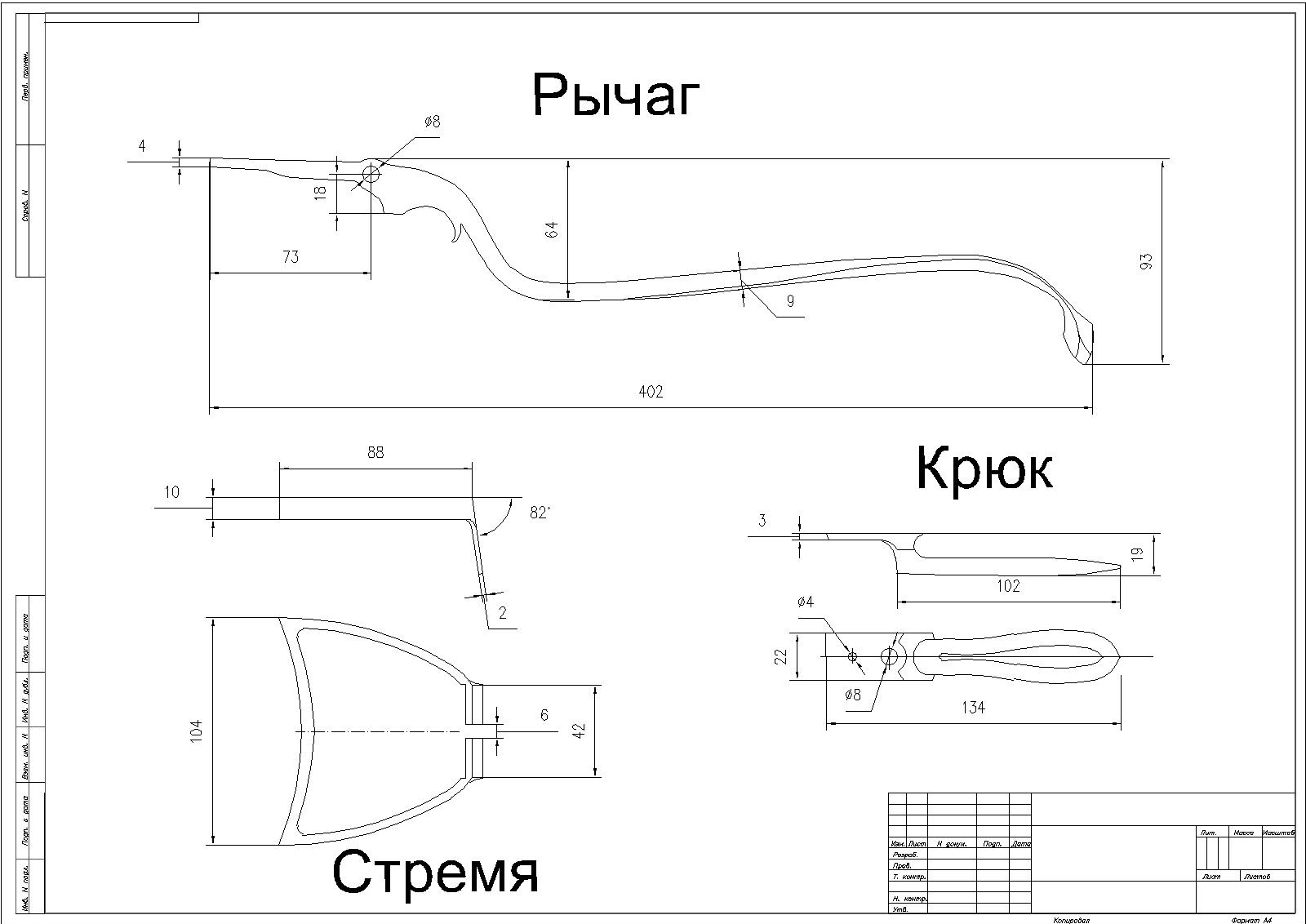

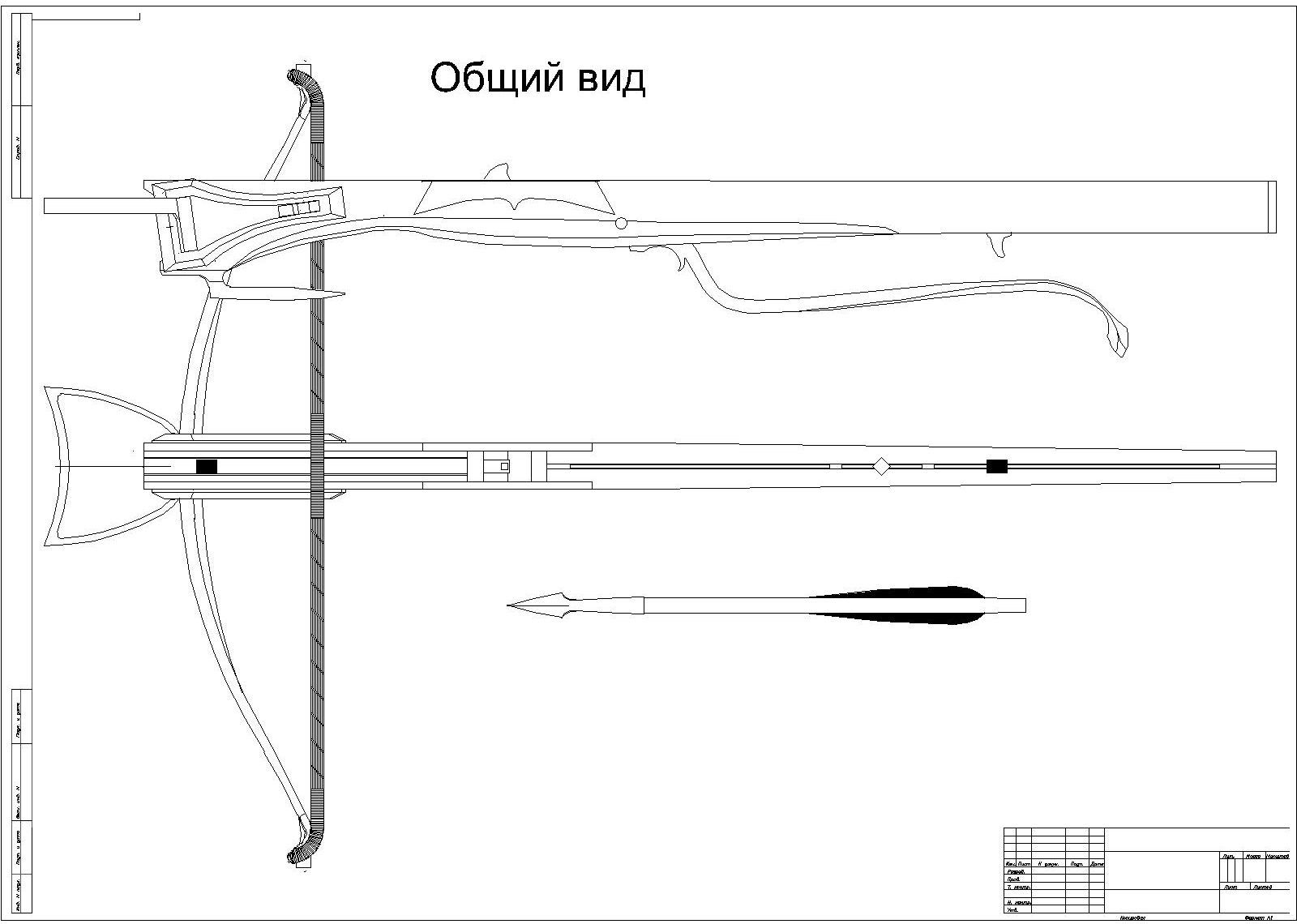

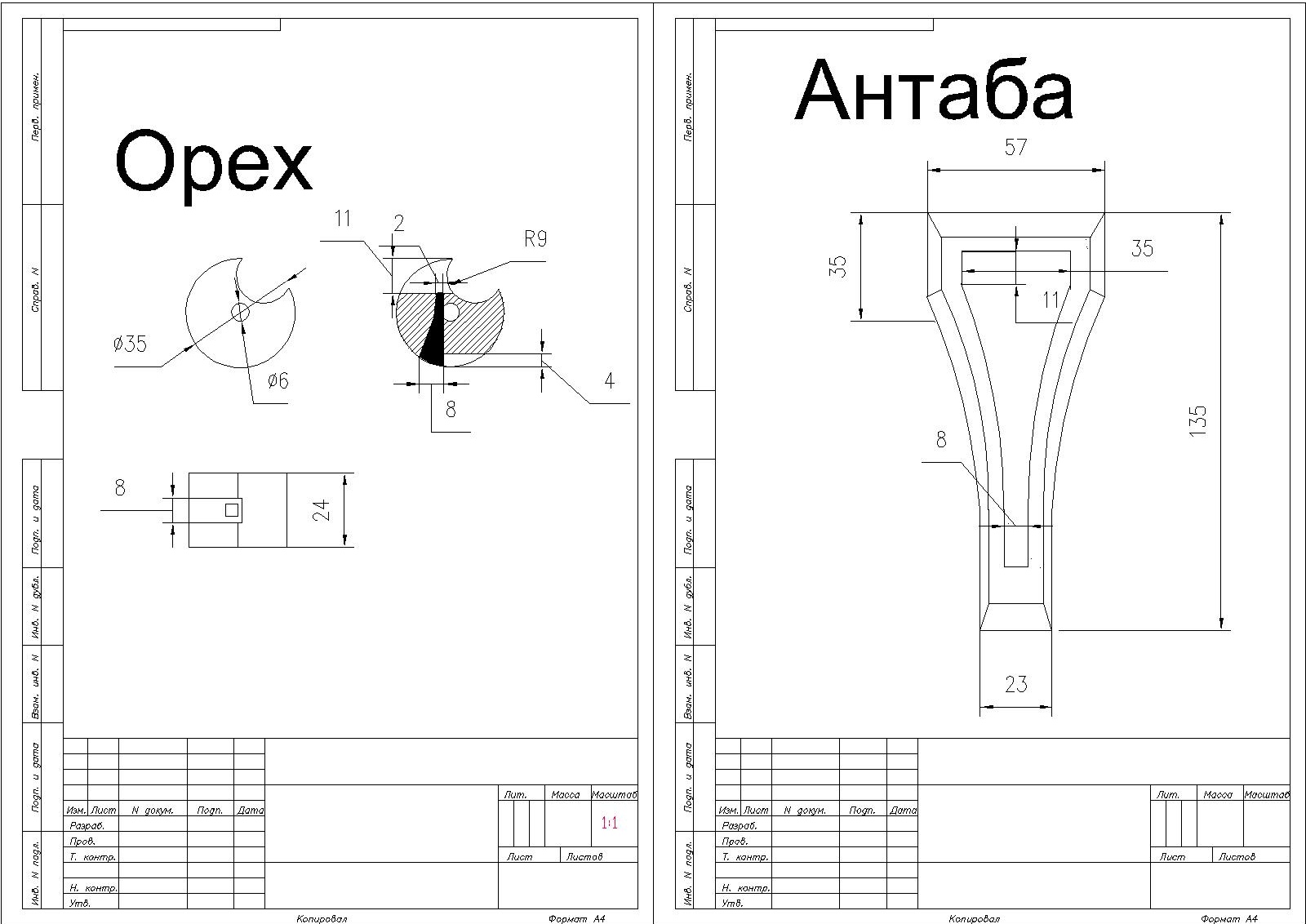

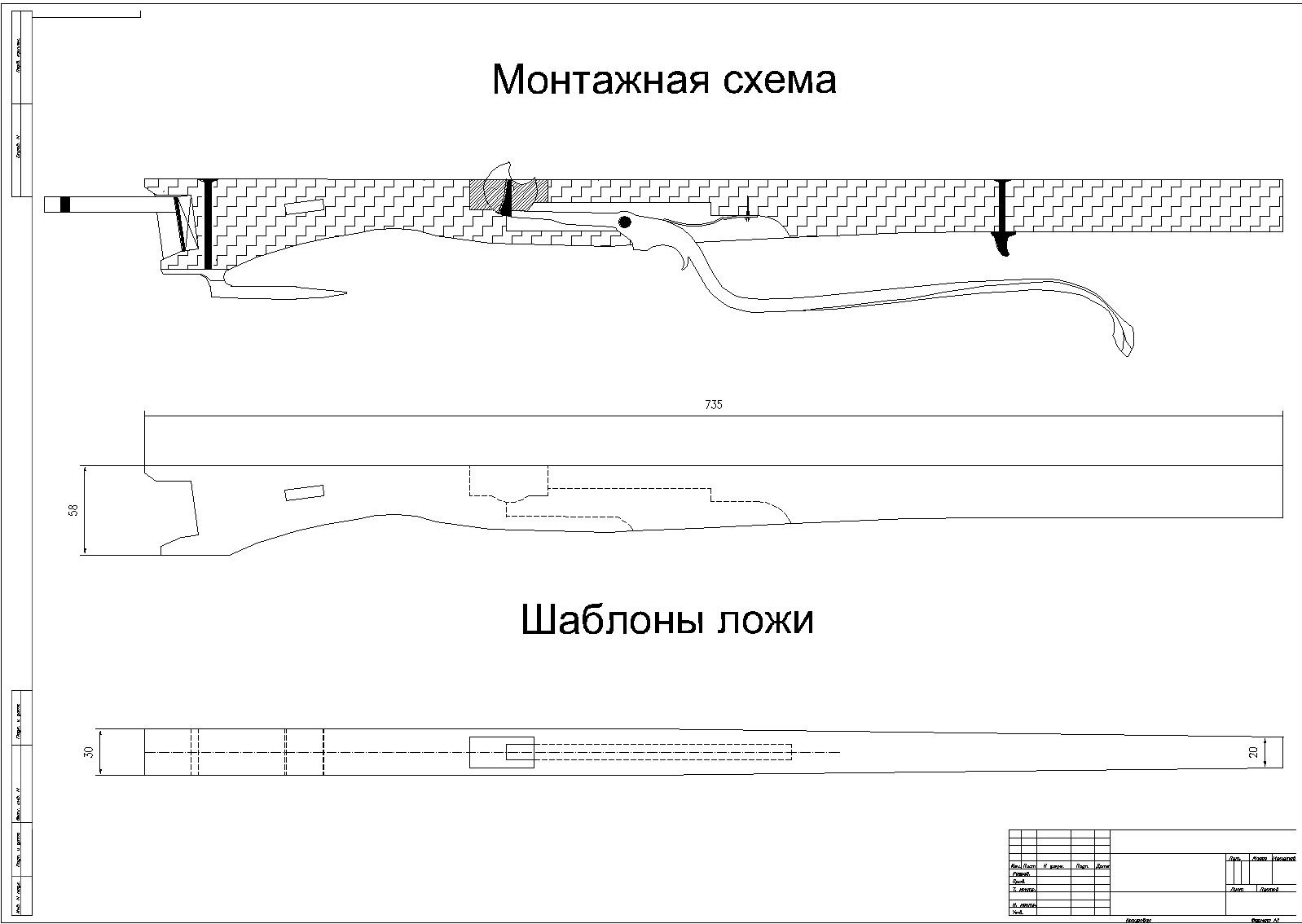

Ко мне уже неоднократно обращались с вопросами о чертежах.
Выкладываю поэтому сразу свои почеркушки :)
Естественно, в несколько упрощенной версии.
И, естественно, копирайты - мои! ;)

XVI_d_SAM.jpg XVI_d_SAM__1_.jpg
XVI_d_SAM__2_.jpg XVI_d_SAM__3_.jpg
XVI_d_SAM__4_.jpg XVI_d_SAM__5_.jpg

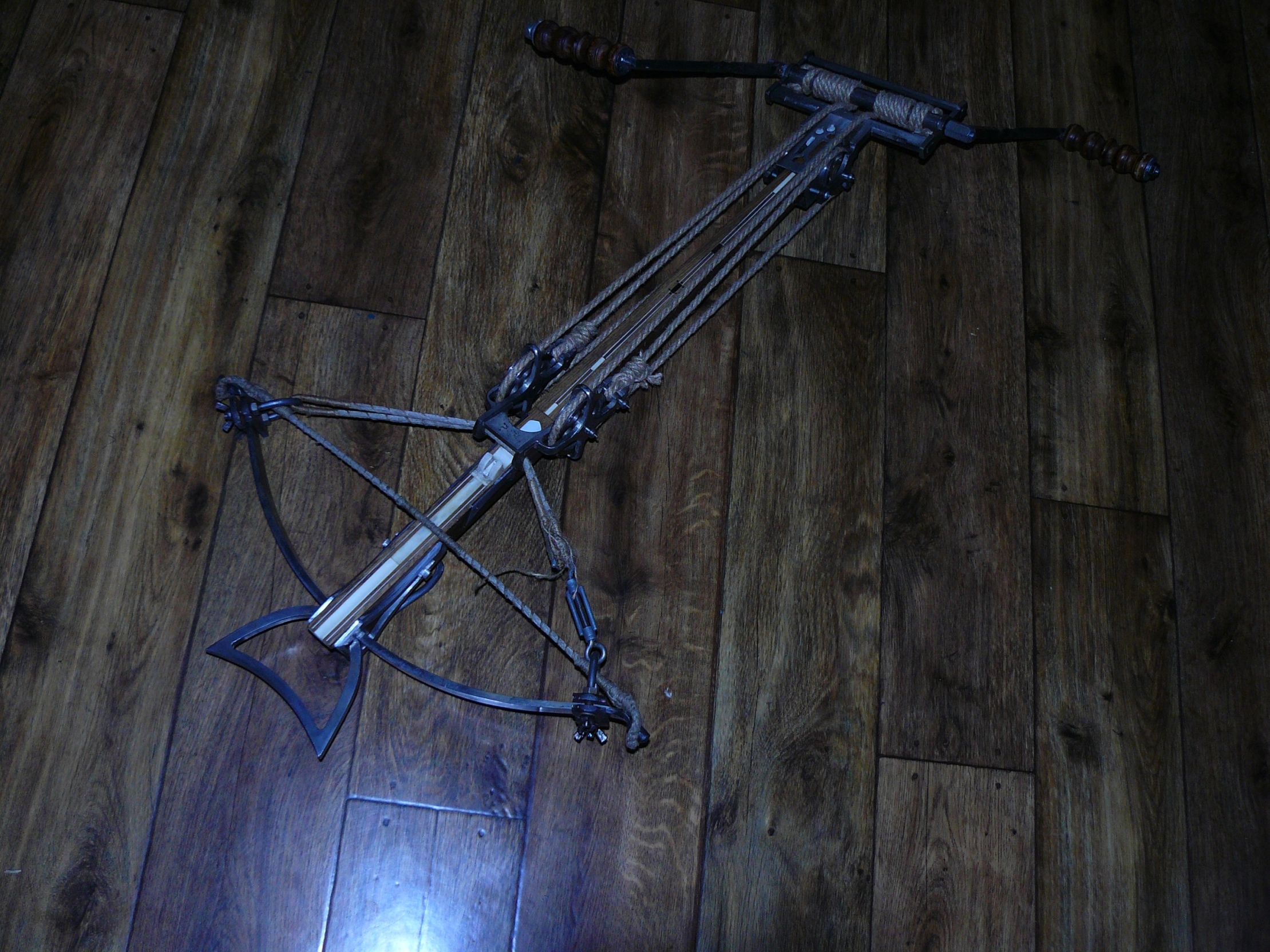

А это - момент установки рабочей тетивы


Может, это надо было не сюда, а в "Мастерскую"? В таком случае - сорри!
"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)

#3 Pehotinec

Pehotinec
  • Старожил
  • 1 686 Сообщений:
  • Gender:Male

Опубликовано 20 Декабрь 2009 - 17:07

Меня интересует цена такого изделия, а то вдруг, я возжелаю приобрести...
Мапэд не мой...

#4 Baro

Baro
  • Горожанин
  • 33 Сообщений:
  • Gender:Male
  • Location:г.Минск, Беларусь

Опубликовано 20 Декабрь 2009 - 21:25

Очень достойная работа. Браво!
https://photo.qip.ru/users/barole/
https://ba-ro-da.livejournal.com
https://vkontakte.ru/id38689092

#5 Kuznetc

Kuznetc
  • Горожанин
  • 174 Сообщений:
  • Gender:Male
  • Location:Тирасполь

Опубликовано 20 Декабрь 2009 - 22:19

Великолепно!
Очень интерестно.

#6 SkogTroll

SkogTroll

    Куртуазия и Карбокик!

  • Модератор
  • 6 744 Сообщений:
  • Gender:Male

Опубликовано 21 Декабрь 2009 - 13:49

А ттх какие, то есть дальность выстрела и дальность прямого выстрела?
"Вчера пришел к той, которая для меня даже дороже пива, и сказал ей: "Кайзер хочет чтобы было больше солдат, неужели и теперь ты несогласна?!""

#7 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 24 Декабрь 2009 - 01:23

А ттх какие, то есть дальность выстрела и дальность прямого выстрела?


Боюсь, Вам они покажутся скромными. 60-граммовый болт под 45 (примерно :holy: ) градусов к горизонту при серии из 4 выстрелов ушел в среднем на 187м, 40-граммовый при первом выстреле кувыркаясь (видимо был плохо отбалансирован) пролетел 196м, после второго я его не нашел ;) Дальность прямого (вернее условно прямого) выстрела не замерял - не хватило болтов. Все поразлетались в мелкие и не очень щепки при попадании в сосну с 10, 20, 30м. Оцинкованное ведро было пробито почти насквозь с 15м (почти - это значит, переднюю стенку прошло навылет, в дальней стенке дырку наклюнуло, примерно на 1см и застряло). Я, откровенно говоря, при таком натяге ожидал большего.
"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)

#8 SkogTroll

SkogTroll

    Куртуазия и Карбокик!

  • Модератор
  • 6 744 Сообщений:
  • Gender:Male

Опубликовано 24 Декабрь 2009 - 10:40

Под прямым выстрелом понимают не полет снаряда по горизонтали, а выстрел, при котором траектория снаряда не поднимается выше цели(ростовой фигуры).
описанные вами ттх все равно весьма интересны
"Вчера пришел к той, которая для меня даже дороже пива, и сказал ей: "Кайзер хочет чтобы было больше солдат, неужели и теперь ты несогласна?!""

#9 Pehotinec

Pehotinec
  • Старожил
  • 1 686 Сообщений:
  • Gender:Male

Опубликовано 24 Декабрь 2009 - 13:33

Под прямым выстрелом понимают не полет снаряда по горизонтали, а выстрел, при котором траектория снаряда не поднимается выше цели(ростовой фигуры).
описанные вами ттх все равно весьма интересны

Совершенно верно, однако, многие считают, что дальность прямого выстреля - это дальность на которую снаряд летит по прямой. На самом деле, это не верно, даже винтовочная пуля, как только покидает канал ствола - летит по дуге.
Мапэд не мой...

#10 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 27 Декабрь 2009 - 22:51

Совершенно верно, однако, многие считают, что дальность прямого выстреля - это дальность на которую снаряд летит по прямой. На самом деле, это не верно, даже винтовочная пуля, как только покидает канал ствола - летит по дуге.


Понял, усвоил, учту на будущее :holy: Как сойдет снег - отстреляюсь, доложусь!
Надо будет только тестовых стрел наштамповать побольше :blush:

Изменено: Diadia Sam, 27 Декабрь 2009 - 22:54

"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)

#11 zabzaz

zabzaz
  • Горожанин
  • 7 Сообщений:

Опубликовано 10 Январь 2010 - 13:22

я гедето читал шо разрешены арбалеты до 15 кг натяга (которые используют для РИ) а те шо больше щитаются уже оружием и подлежат регистрации в органах.
вот .
если зделать с похожитми ттх . то гдето надо будет регится или нет.
желательно для Украины.

#12 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 11 Январь 2010 - 23:22

я где-то читал шо разрешены арбалеты до 15 кг натяга (которые используют для РИ) а те шо больше щитаются уже оружием и подлежат регистрации в органах.
вот .
если зделать с похожитми ттх . то гдето надо будет регится или нет.
желательно для Украины.


Насчет Украины - точно не заю, просто не сталкивался, но врде бы законодательство аналогично Российскому.
В России разрешены арбалеты с силой натяжения до 43кг, для РИ этого больше чем достаточно.
Вот в Беларуси арбалеты запрещены в принципе и безоговорочно, независимо от натяга. Соответственно и регистрация чего-то серьезного - исключена. Единственная лазейка - создание стрелковой секции при каком-нибудь спортивном клубе, тогда можно представить арбалет как имущество соответствующего общества. Ну и храниться он должен в оружейном сейфе клуба, а не дома на стенке... А вообще по таким вопросам - добро пожаловать сюда: https://forum.arbalet...ewforum.php?f=1
Там у нас целый интернационал :beer: , в том числе есть ребята и с Украины.
Только не ленитесь просмотреть хотя бы пару страниц :holy:

Изменено: Diadia Sam, 11 Январь 2010 - 23:28

"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)

#13 zabzaz

zabzaz
  • Горожанин
  • 7 Сообщений:

Опубликовано 12 Январь 2010 - 09:52

большое спасибо.
теперь можно не мучать людей задавая кучю тупых вопросов.

#14 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 05 Май 2010 - 14:06

...
Взведение (пока) - английским воротом, в процессе изготовления - испанский кранекин)
...


Наконепц-то отмучился!
Хочу похвастаться :X

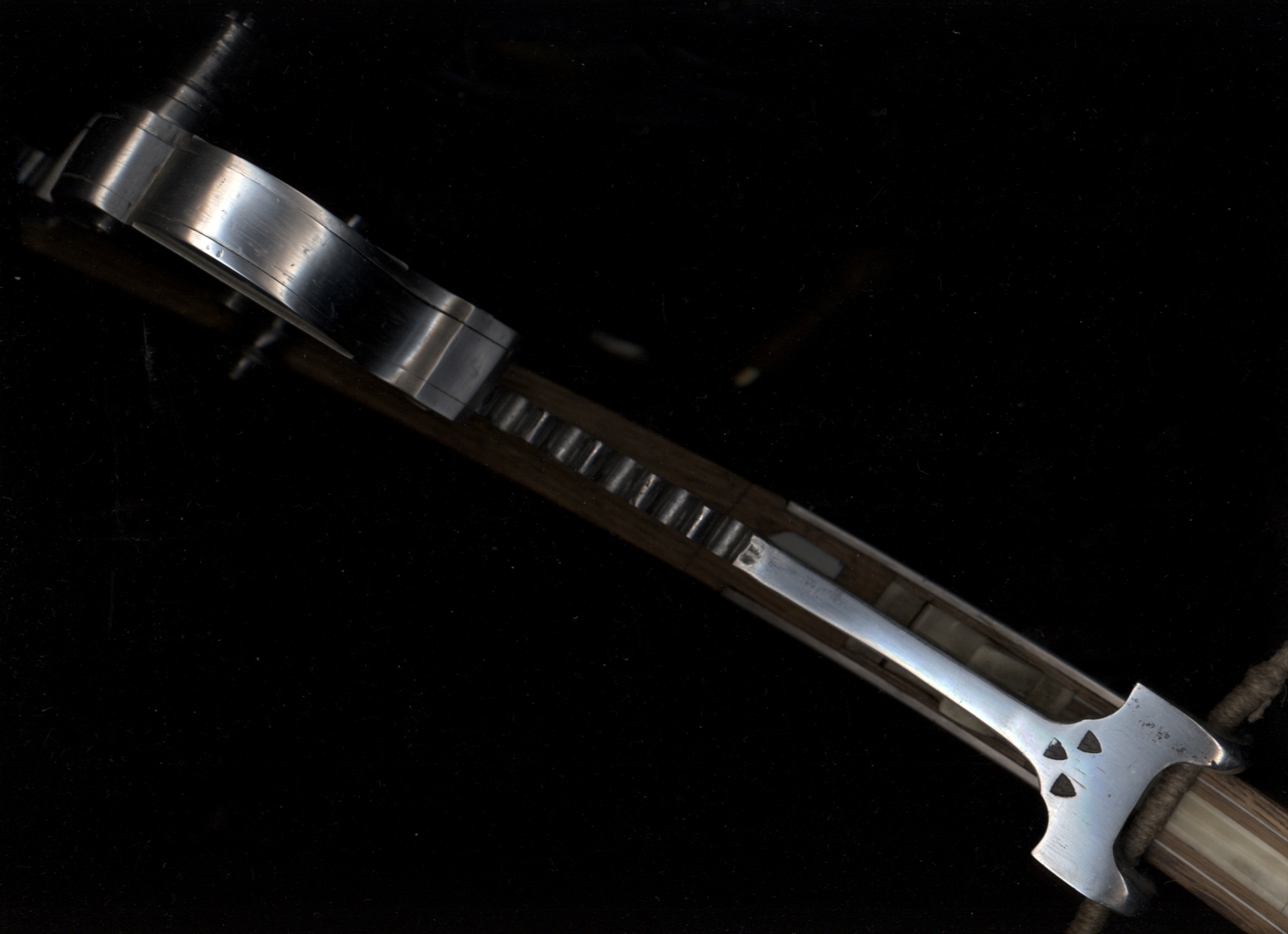

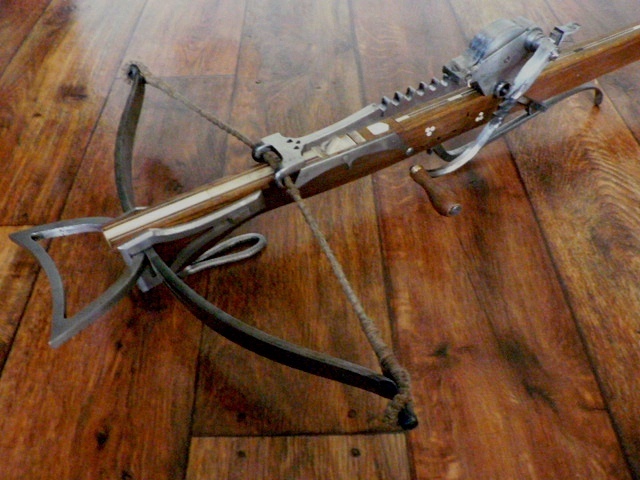

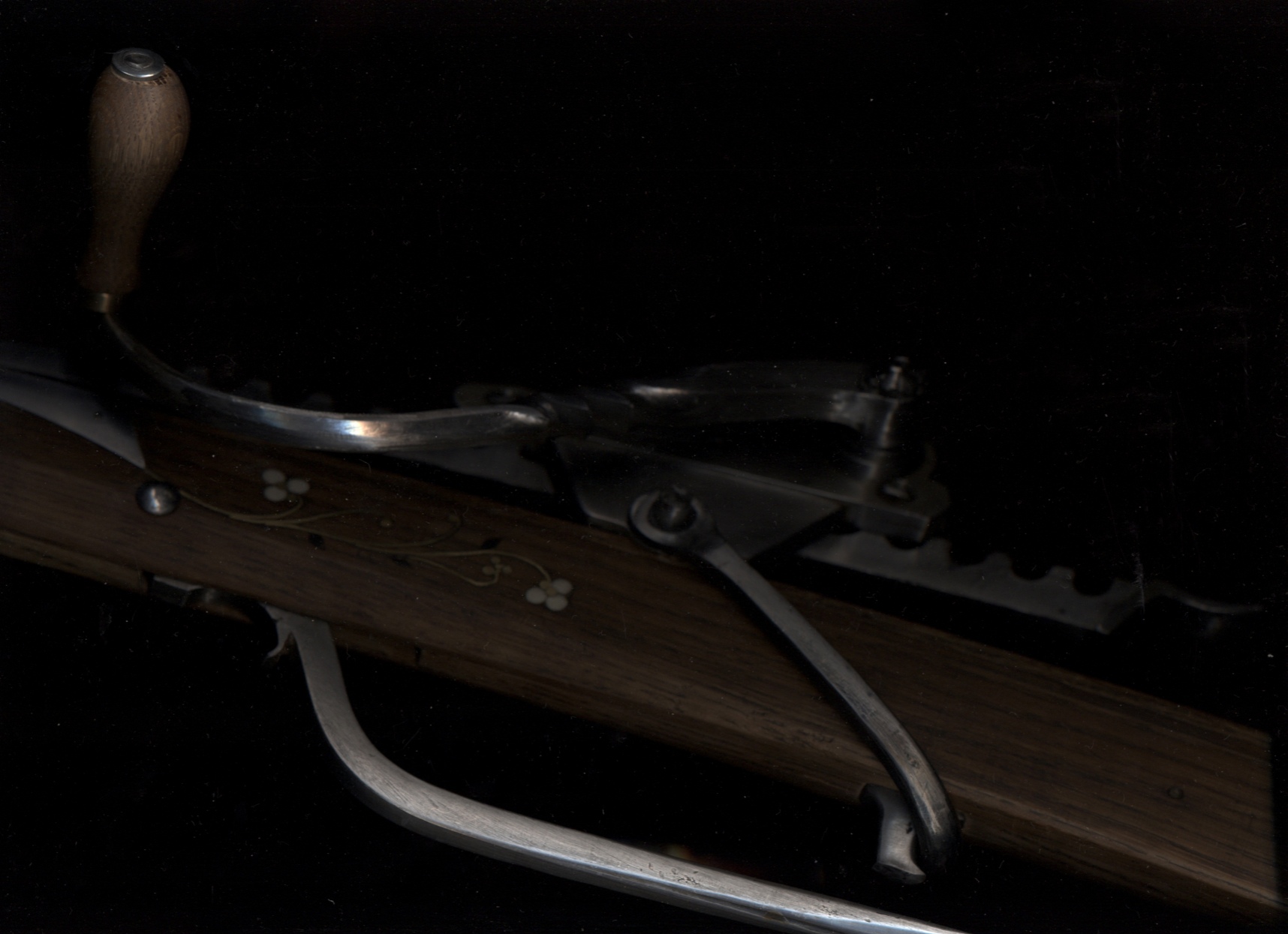

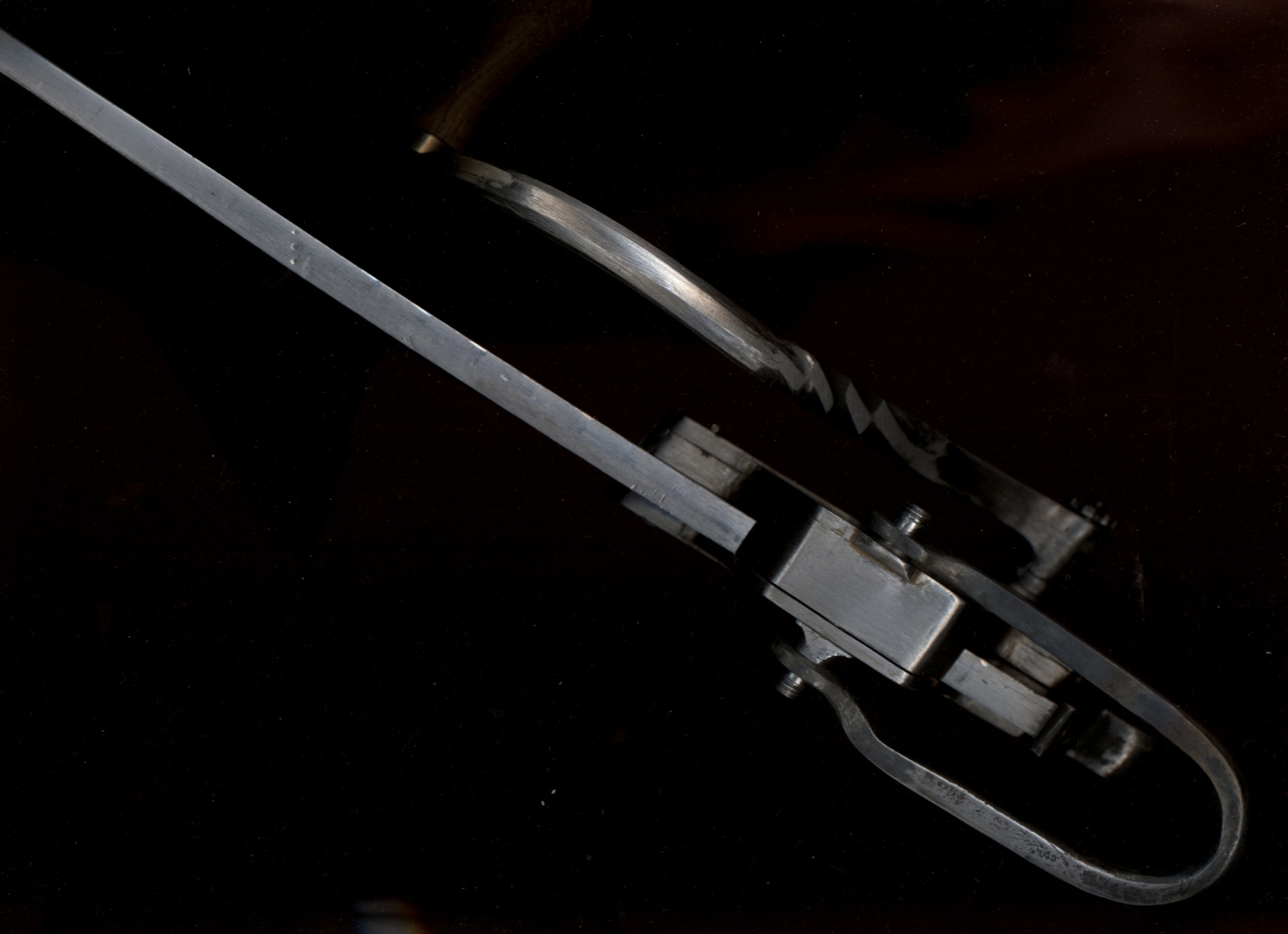

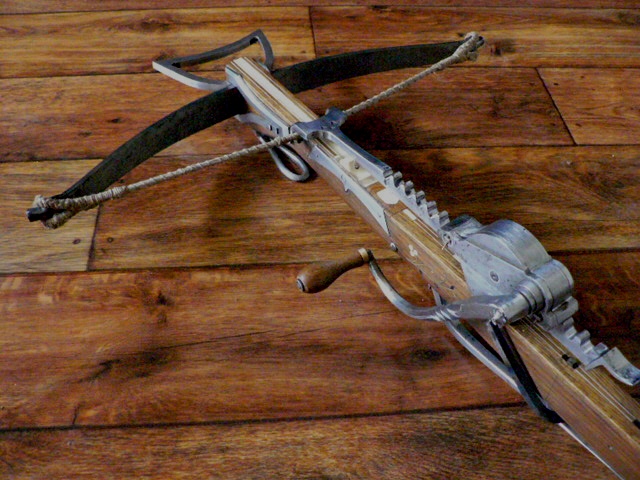

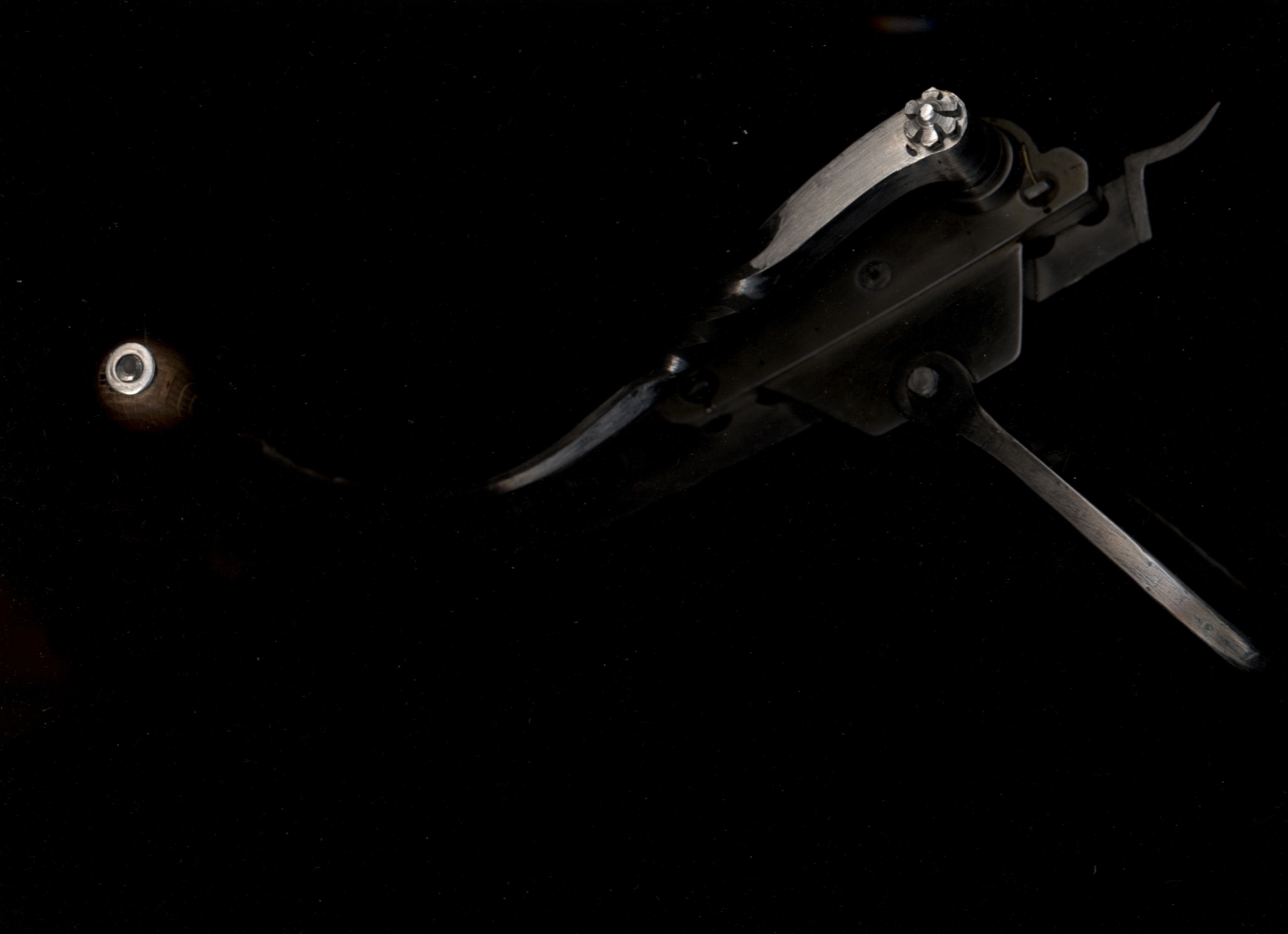

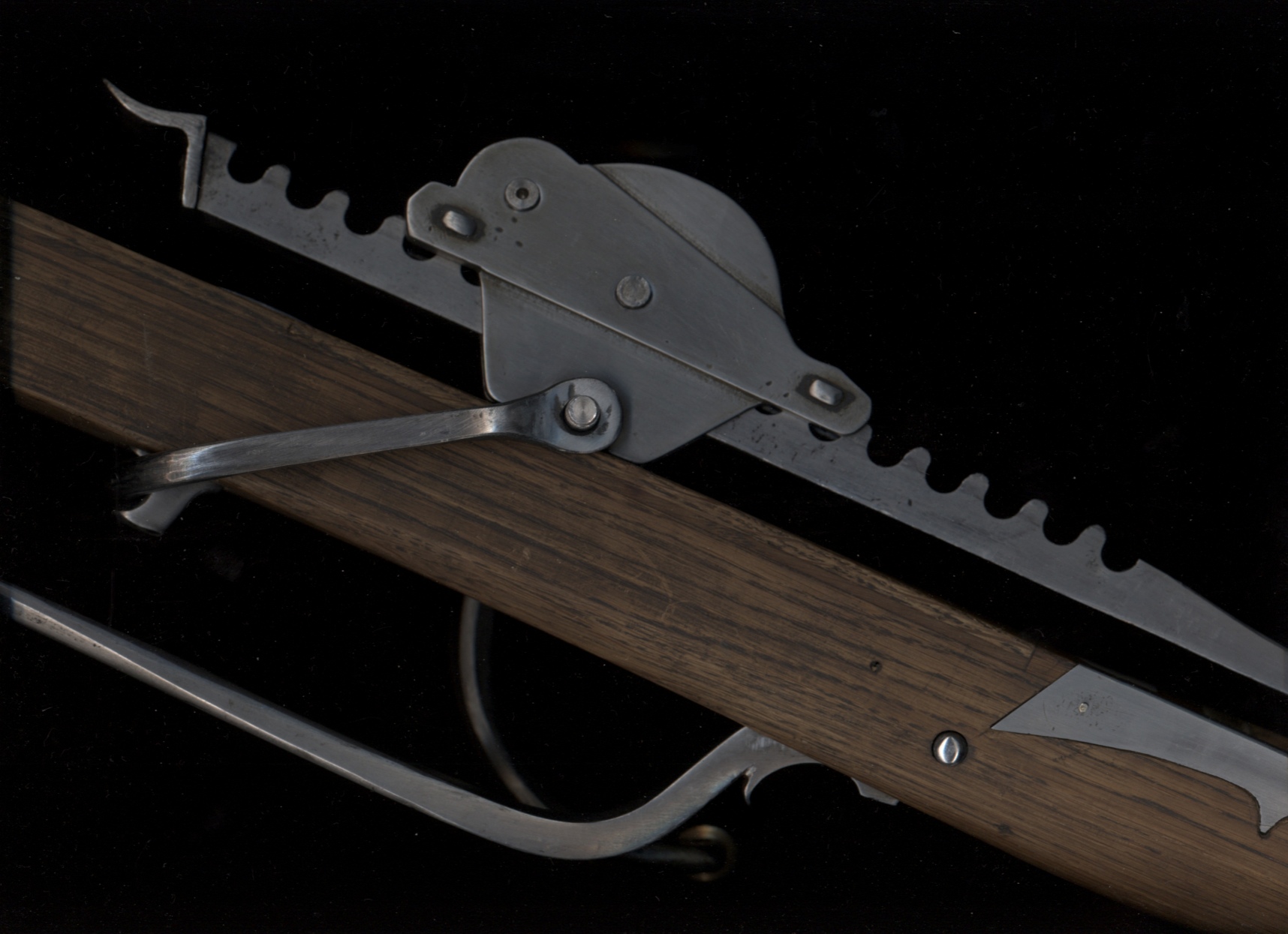

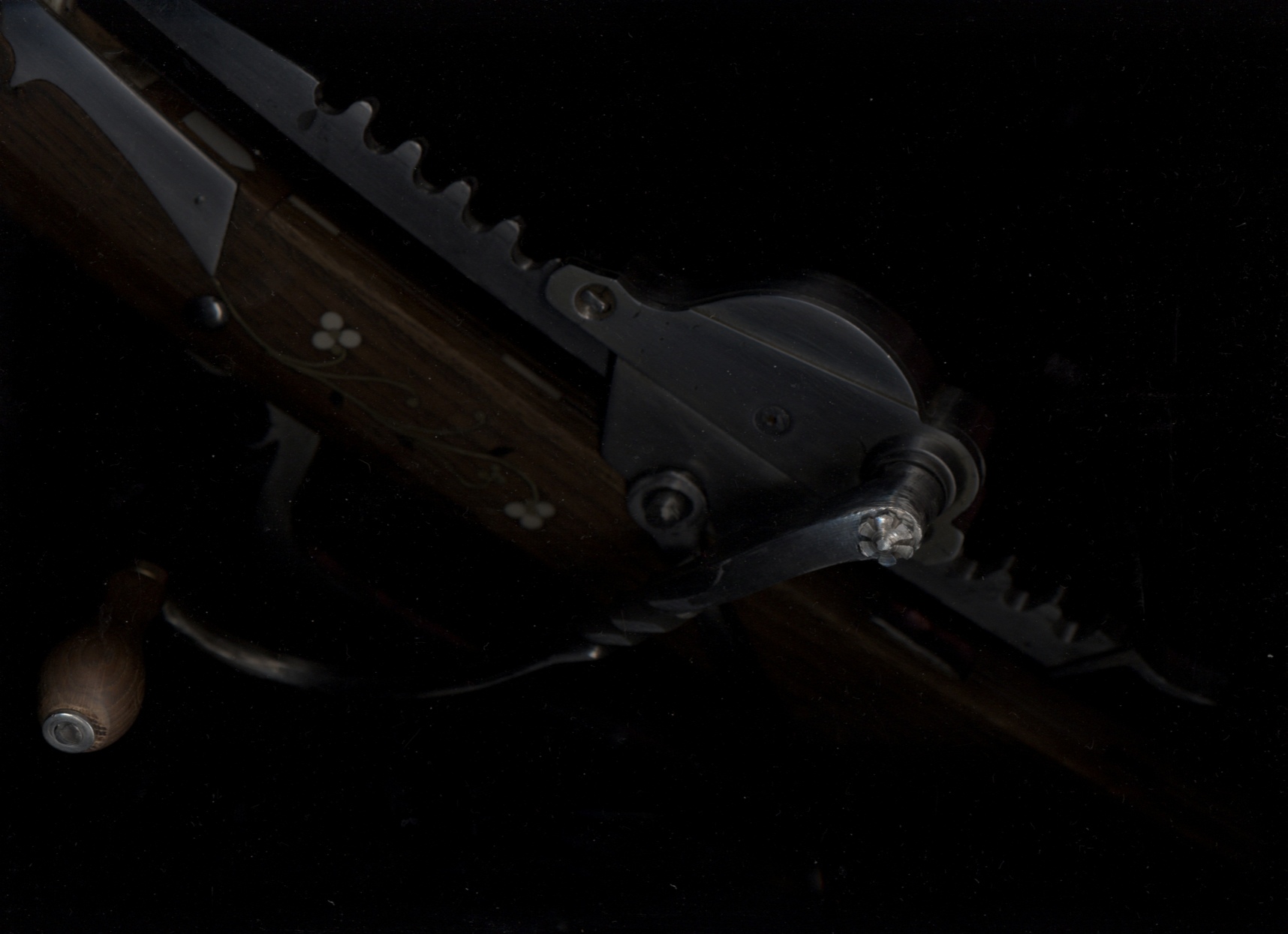

Наконец то мой малыш-испанец получил свой собственный ворот - кранекен испанской же породы (до сих пор использовался английский ворот, совершенно ему не сомасштабный).

P1030630.JPG P1030631.JPG


Прототипы:

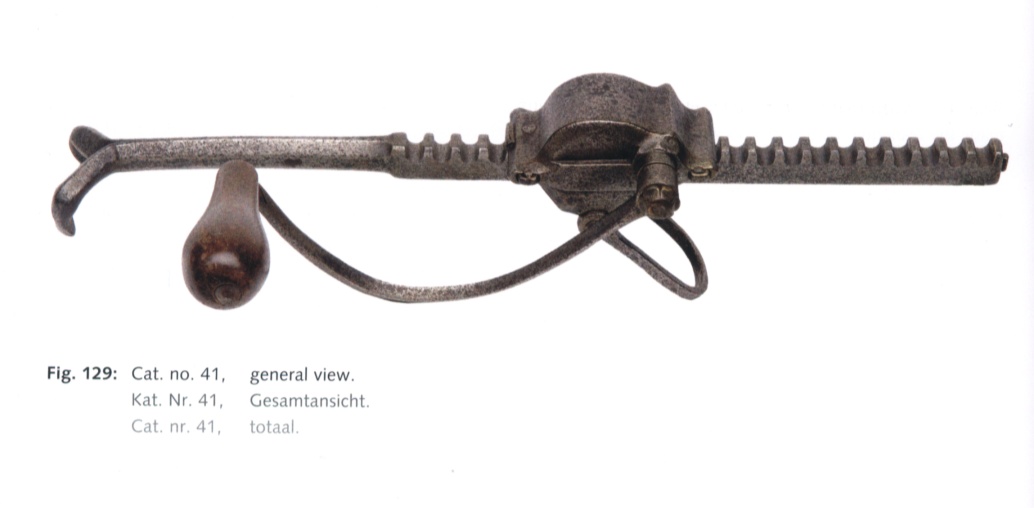

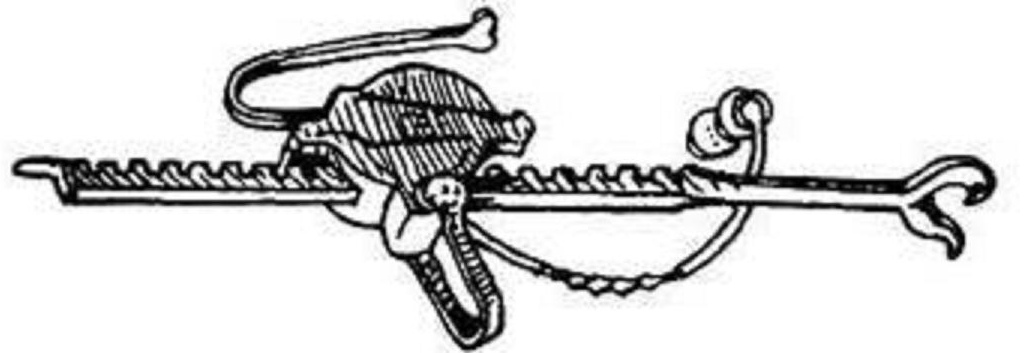

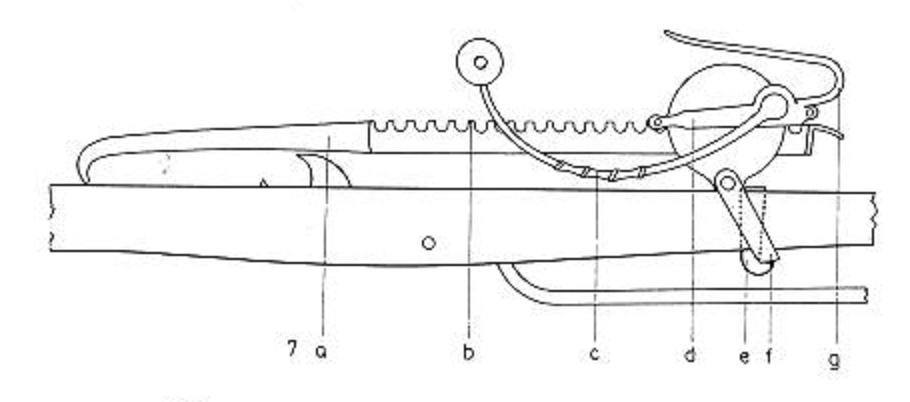

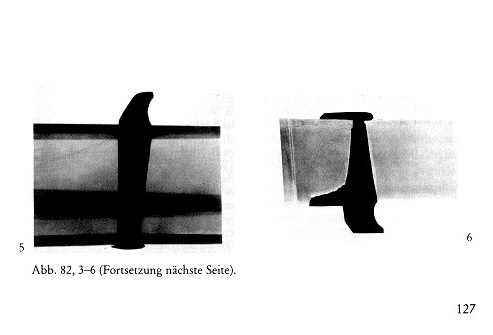

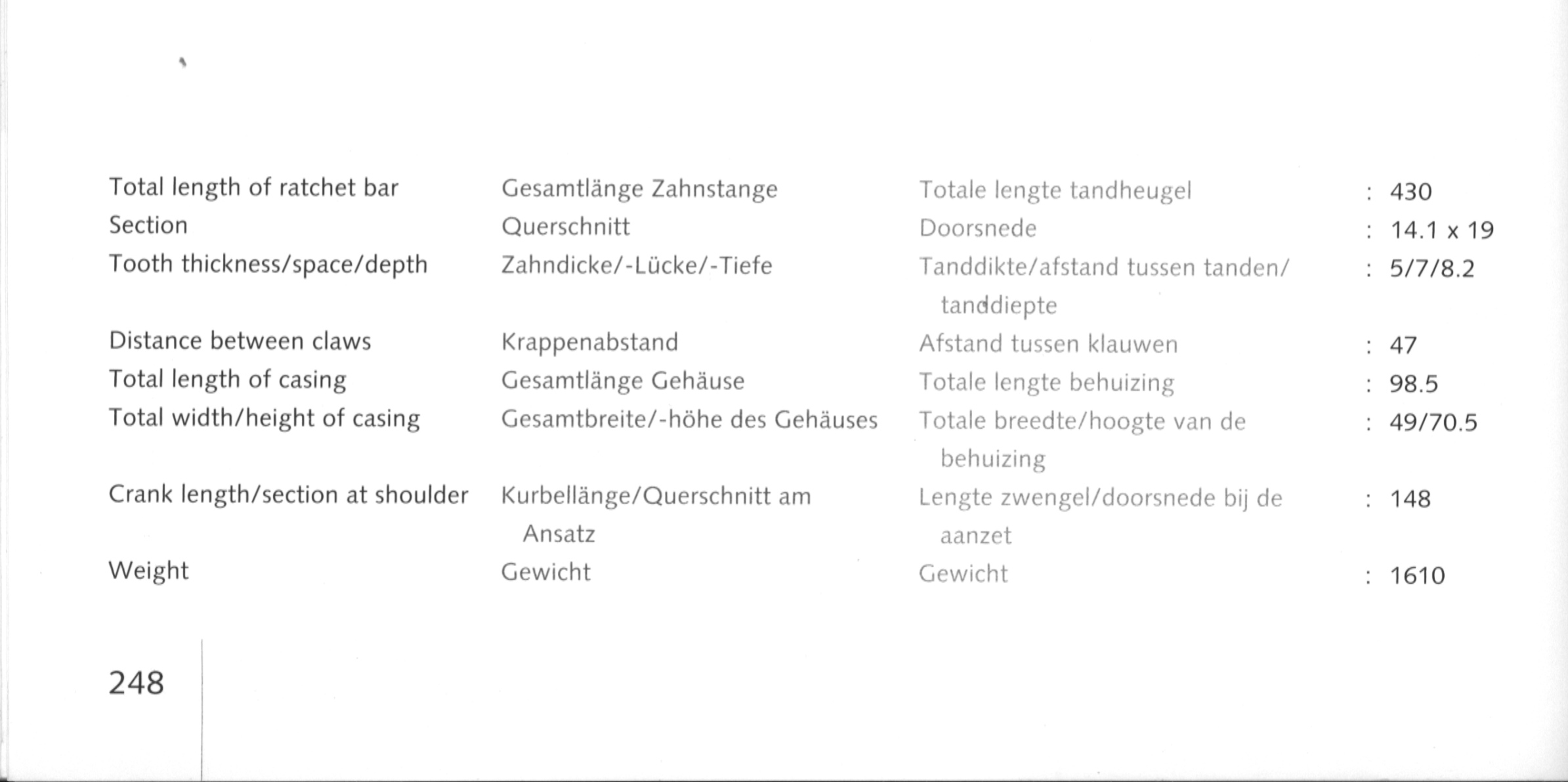

Рисунок из Бехайма и описание этого же ворота из каталога арсенала Габсбургов в Вене (сам Бехайм ошибочно считал этот ворот немецким и более поздним, на самомом же деле он составлял комплект с краснолакированым испанским арбалетом с золотыми надписями, принадлежащем императору Максимилиану I), а так же прорисовка этого же ворота из книги Игана Хармута, плюс в оттуда же рентген опорногом крюка. Крюк откован один в один по этому снимку и именно так закреплен - забит и расклепан. Ну и прекрасная фотография из голландского каталога Королевского музея Арми в Амстердаме, с комментариями и размерами.

Spain_05.jpg Spain_04.JPG armbrust064.jpg )Spain_01.jpg

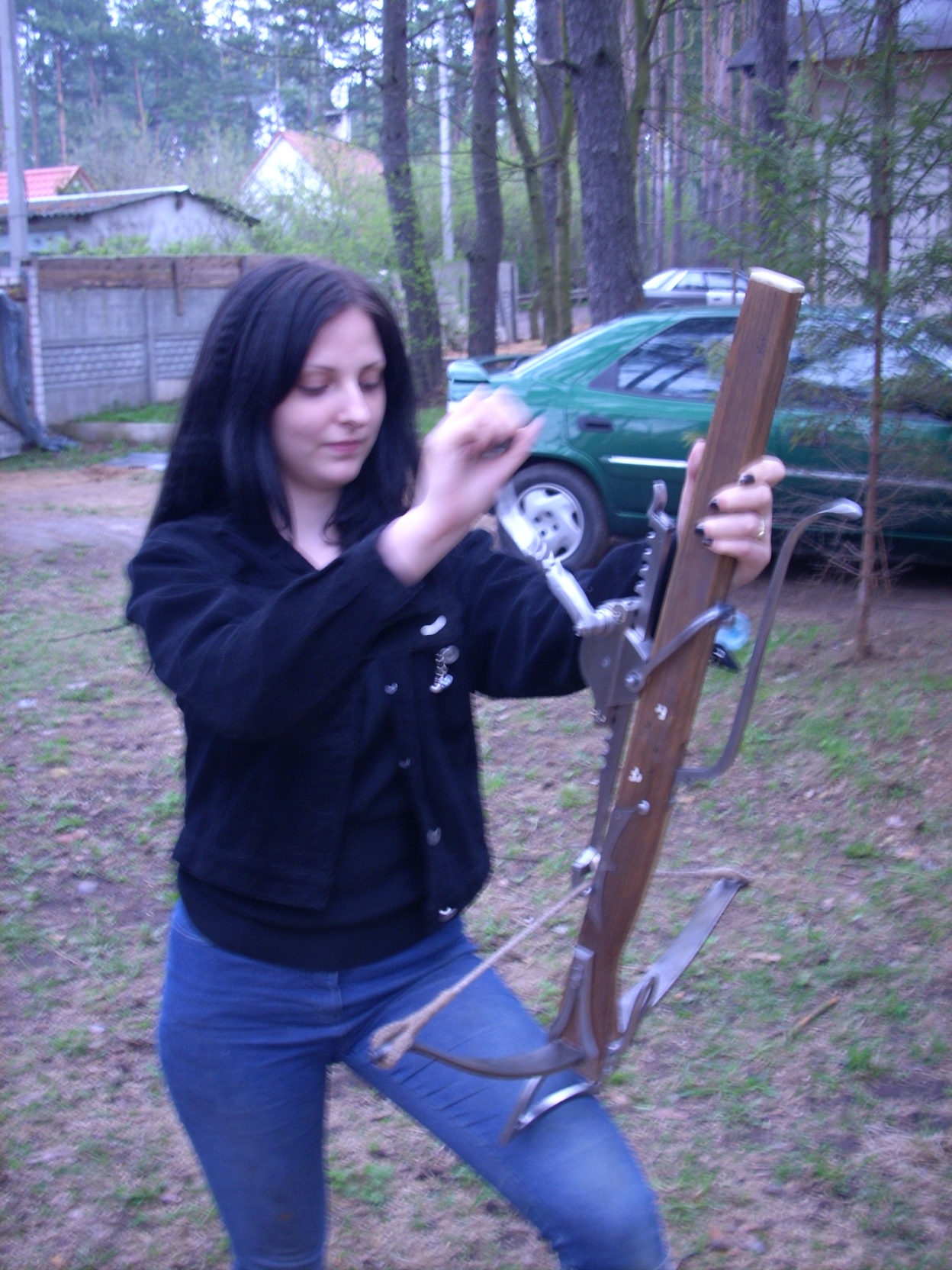

Ну, и если у кого-то возникнет вопрос, почему рукоять слева - наглядное фото машинки в работе :wub: :



Вотъ.
Вечером подкину еще картинков и ТТХ.

Изменено: Diadia Sam, 05 Май 2010 - 16:51

"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)

#15 sasa

sasa

    Городской советник

  • Старший администратор
  • 10 945 Сообщений:
  • Gender:Male
  • Location:Санкт-Петербург
  • Interests:Мечи, арбалеты и радиоуправляемые машинки.

Опубликовано 05 Май 2010 - 14:08

Красотища!
Бывают дороги, по которым не идут; бывают армии, на которые не нападают;
бывают крепости из-за которых не борются; бывают местности, из-за которых не сражаются;
бывают повеления государя, которые не выполняют.

Позитивная вовлечённость в процесс на основе уважения и конструктивности - отличительная черта коммуникаций внутри организации

#16 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 05 Май 2010 - 14:14

Красотища!

:X :wub: :holy: ...

Изменено: Diadia Sam, 05 Май 2010 - 14:21

"Подскажите, как изготовить атомную бомбу в домашних условиях? Желательно недорого и по-быстрому, часа за полтора. Хорошо бы использовать старые игрушки, у меня их много..." (С)

#17 Pehotinec

Pehotinec
  • Старожил
  • 1 686 Сообщений:
  • Gender:Male

Опубликовано 05 Май 2010 - 14:51

Красотища - это еще мягко сказано. Очень хорошая работа, поздравляю - есть чем гордиться :X
Мапэд не мой...

#18 sasa

sasa

    Городской советник

  • Старший администратор
  • 10 945 Сообщений:
  • Gender:Male
  • Location:Санкт-Петербург
  • Interests:Мечи, арбалеты и радиоуправляемые машинки.

Опубликовано 05 Май 2010 - 17:18

А тут собственно и думать не надо - на просторах СНГовии никто лучше не делает :X
Да и за бугром мало кто сравнится, хотя, конечно, там все гораздо лучше.
Бывают дороги, по которым не идут; бывают армии, на которые не нападают;
бывают крепости из-за которых не борются; бывают местности, из-за которых не сражаются;
бывают повеления государя, которые не выполняют.

Позитивная вовлечённость в процесс на основе уважения и конструктивности - отличительная черта коммуникаций внутри организации

#19 Joker

Joker

    Лясоточец

  • Патриций
  • 6 731 Сообщений:
  • Gender:Male
  • Location:Троицк Новая Москва

Опубликовано 05 Май 2010 - 23:10

Круто! Респект! Тоже такой хочу! :)
Я понимаю что модератор не должен привносить личные эмоции в свои обязанности, но у меня есть огромное желание к чертям прикрыть эту тему как и предыдущие подобные дискуссии, ибо участники ее, похоже, как обычно, не слышат друг друга.
(с) Inna

#20 Diadia Sam

Diadia Sam
  • Старожил
  • 254 Сообщений:
  • Gender:Male
  • Location:Минск, Беларусь

Опубликовано 05 Май 2010 - 23:33

Кстати, уважаемые Тоже Форумчане :laugh: , буду весьма признателен за любую дополнительную информацию по испанским воротам - ее просто до обидного мало :) , а так же за любые советы по конкретно этому изделию :)
В частности, уместно ли будет на этом вороте травление/гравировка? Если да, то какого вида?
Или лучше не портиь?

Прикрепленные миниатюры

  • 1.jpg
  • 2.jpg
  • 3.jpg
  • 4.jpg
  • 5.jpg
  • 6.jpg
  • 7.jpg
  • Spain_01_text.jpg

Изменено: Diadia Sam, 06 Май 2010 - 06:54
